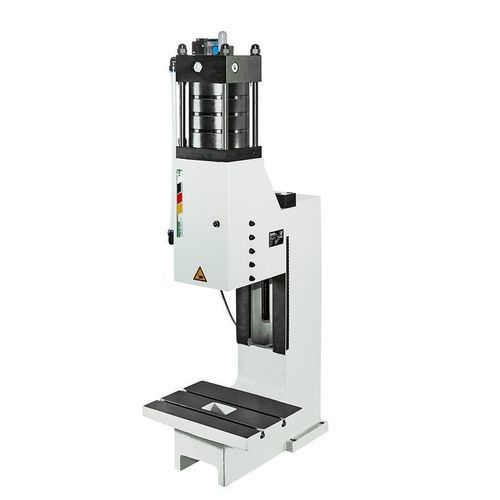

Pneumatische Presse 45 LPL

FormMontageKniehebel

Produkt
Pneumatische Kniehebelpresse LPL, Presskraft 45 kN. Geeignet für wiederkehrende Press-, Umform- und Montagearbeiten in der industriellen Fertigung.

Maßtabelle
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1465

Zubehör / Ausführungen

• Base: Standard Presse ohne Zubehör
• Base: Standard Presse mit vergrößerter Ausladung
• Base: Standard Presse mit vergrößerter Einbauhöhe
• Zubehör: Einspannzapfen ohne Bund
• Zubehör: Einspannzapfen mit Bund
• Zubehör: Pressenunterbau ca. H 800 x B 690 x T 565 mm, verstellbar mit Maschinenlagerungselementen
• Zubehör: Pressenunterbau ca. H 700 x B 690 x T 565 mm, verstellbar mit Maschinenlagerungselementen
• Zubehör: Ablagetisch zum seitlichen Anbau an den Pressenunterbau (links), höhenverstellbar
• Zubehör: Ablagetisch zum seitlichen Anbau an den Pressenunterbau (rechts), höhenverstellbar
• Zubehör: Pneumatischer Hubzähler
• Zubehör: Zusätzliche Tastersteuerung zur definierten Auslösung (z. B. für Werkstätten)
• Zubehör: Fußtaster
• Zubehör: Zentrierplatte mit Mittelbohrung
• Schiebetisch: Hochbelastbarer Schiebetisch, mechanisch
• Schiebetisch: Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen
• Aufspannbock: Aufspannbock ca. H 160 x B 130 x H 58 mm (nur für Ständer mit vergrößerter Ausladung)
• Aufspannbock: Aufspannbock ca. H 160 x B 130 x H 118 mm (nur für Ständer mit vergrößerter Ausladung)

Einzigartigkeit / Konstruktion
Spielfrei einstellbare Prismenführung. Das Klemmstück ist nach vorn abnehmbar, ohne den Einspannzapfen zu beschädigen.

Technische Daten

• Pressenart: Pneumatische Kniehebelpresse
• Betätigung: Taster oder Werkzeugkontaktauslösung
• Ausladung: 200 mm
• Einbauhöhe verstellbar: 120 - 370 mm
• Hublänge: 4 mm, mit sicheren Werkzeugen 5,9 mm
• Presskraft / Betriebsdruck: 45 kN / 6,5 bar
• Krafterzeugung: Pneumatikzylinder
• Betriebsdruck: 3 – 6,5 bar
• Aufnahmebohrung: Ø25 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart verdrehgesichert: Prismenführung
• Führung spielfrei einstellbar: Durch Stellleisten
• Höhenverstellung Führungsteil: Ratsche
• Befestigung Führungsteil je Schraube: 170 Nm
• Pneumatischer Anschluss: 1/2"
• Standardfarbe: RAL 7035
• Gewicht: 208 kg
