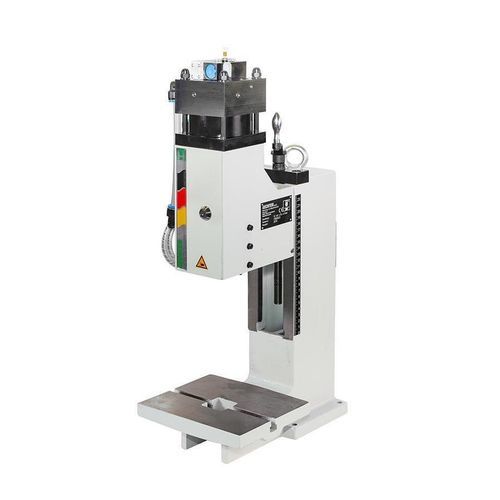

Pneumatische Presse 4 LPL

Montagemit Steuerpedal

Übersicht
Linearwirkende Pneumatikpresse, ausgelegt für präzise Press- und Montageaufgaben. Betätigung über Starttaster oder Werkzeugkontaktauslösung. Abnehmbares Klemmstück und spielfrei einstellbare Prismenführung ermöglichen sichere, schadensfreie Handhabung des Werkstücks.

Maßtabelle
A2 : 800
B : 580
C : 415
D : 200
E : 120
F : 92
G : 75
U : 21
V : Ø 10 H7
X : 73-240
X1 : 4 (5,9)
Ymax : 778

Zubehör / Ausstattungsvarianten

• Standardpresse ohne Zubehör
• Standardpresse mit vergrößerter Ausladung
• Standardpresse mit vergrößerter Einbauhöhe
• Ablagetisch zum seitlichen Anbau an den Pressenunterbau (rechts), höhenverstellbar
• Pneumatischer Hubzähler
• Zusätzliche Tastersteuerung zur definierten Auslösung (z. B. für geschützte Werkstätten)
• Fußtaster
• Zentrierplatte mit Mittelbohrung
• Pressenunterbau H ca. 800 x B 690 x T 565 mm, verstellbar mit Maschinenlagerungselementen
• Pressenunterbau H ca. 700 x B 690 x T 565 mm, verstellbar mit Maschinenlagerungselementen
• Ablagetisch zum seitlichen Anbau an den Pressenunterbau (links), höhenverstellbar
• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen
• Aufspannbock, ca. H 160 x B 130 x T 118 mm (nur für Ständer mit vergrößerter Ausladung)
• Aufspannbock, ca. H 160 x B 130 x T 58 mm (nur für Ständer mit vergrößerter Ausladung)

Einzigartigkeit GECHTER
Spielfrei einstellbare Prismenführung. Das Klemmstück kann nach vorn abgenommen werden, ohne den Einspannzapfen zu beschädigen. 2x Tischnutenfixierung DIN 650 M8x10.

Technische Daten

• Pressenart: Linearwirkende Pneumatikpresse
• Betätigungsart: Starttaster oder Werkzeugkontaktauslösung
• Ausladung: 120 mm
• Einbauhöhe verstellbar: 73 – 240 mm
• Presskraft / Kraftweg / Betriebsdruck: 4 kN / 7,8 bar
• Hublänge: 4 mm (5,9 mm mit sicherem Werkzeug)
• Presskraft / Betriebsdruck (alternative Angabe): 56 kN / 6,5 bar
• Krafterzeugung: Pneumatikzylinder
• Betriebsdruck (Arbeitsbereich): 3 - 7,8 bar
• Aufnahmebohrung: Ø10 H7
• Klemmstück: Abnehmbares Klemmstück
• Verdrehgesicherte Führung: Prismenführung
• Führung spielfrei einstellbar: Durch Stellleiste
• Höhenverstellung Führungseinheit: Handkurbel
• Befestigung Führungseinheit je Schraube: 90 Nm
• Anschluss Schlauch: 1/4"
• Standardfarbe: RAL 7035
• Gewicht: 36 kg
