Pneumatische Presse 12 LPL

Kompressionmit Steuerpedal

Produktübersicht

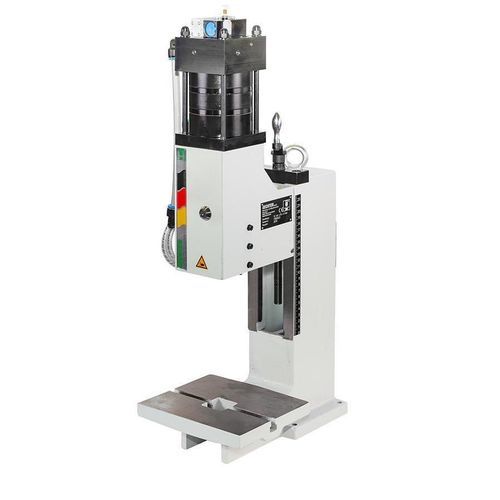

Linearwirkende Pneumatikpresse LPL mit einer Presskraft von 12 kN. Betätigung über Taster oder Werkzeugkontaktauslösung. Krafterzeugung durch Pneumatikzylinder. Hublänge 4 mm (5,9 mm mit sicherem Werkzeug). Einbauhöhe verstellbar 73 – 240 mm. Ausladung 120 mm. Aufnahmebohrung Ø10 H7. Abnehmbares Klemmstück. Spielfrei einstellbare Prismenführung. Höhenverstellung per Handkurbel. Standardfarbe RAL 7035. Gewicht ca. 42 kg.

Maßtabelle
A2 : 800
B : 580
C : 415
D : 200
E : 120
F : 92
G : 75
U : 21
V : Ø 10 H7
X : 73-240
X1 : 4 (5,9)
Ymax : 929

Zubehör & Ausstattungsvarianten (Beispiele)

• Standfuß: Standardpresse mit vergrößerter Einbauhöhe
• Standardpresse ohne Zubehör
• Standardpresse mit vergrößerter Ausladung

Zubehör

• Zentrierplatte mit Mittelbohrung
• Pressenunterbau H ca. 800 x B 690 x T 565 mm mit Maschinenlagerungselementen verstellbar
• Pressenunterbau H ca. 700 x B 690 x T 565 mm mit Maschinenlagerungselementen verstellbar
• Ablagetisch zum seitlichen Anbau an den Pressenunterbau links, höhenverstellbar
• Ablagetisch zum seitlichen Anbau an den Pressenunterbau rechts, höhenverstellbar
• Pneumatischer Hubzähler
• Zusätzliche Tastersteuerung zur definierten Auslösung (z. B. für Werkstätten für behinderte Menschen)
• Fußtaster

Schiebetisch

• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen

Aufspannbock

• Aufspannbock ca. H 160 x B 130 x T 58 mm (nur für Ständer mit vergrößerter Ausladung)
• Aufspannbock ca. H 160 x B 130 x T 118 mm (nur für Ständer mit vergrößerter Ausladung)

Einzigartigkeit / Besonderheiten
Spielfrei einstellbare Prismenführung. Klemmstück nach vorn abnehmbar, der Einspannzapfen wird dabei nicht beschädigt.

Charakteristiken / Spezifikationen technische

• Pressenart: Linearwirkende Pneumatikpresse
• Betätigungsart: Taster oder Werkzeugkontaktauslösung
• Ausladung: 120 mm
• Einbauhöhe verstellbar: 73 – 240 mm
• Hublänge: 4 mm (mit sicheren Werkzeugen 5,9 mm möglich)
• Presskraft: 12 kN
• Krafterzeugung: Pneumatikzylinder
• Betriebsdruck: 3 - 7,8 bar
• Aufnahmebohrung: Ø10 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führung: Prismenführung, spielfrei einstellbar durch Stellleisten
• Höhenverstellung Führungsteil: Handkurbel
• Befestigung Führungsteil je Schraube: 90 Nm
• Pneumatische Anschlussleitung: 1/4"
• Standardfarbe: RAL 7035
• Gewicht: 42 kg
