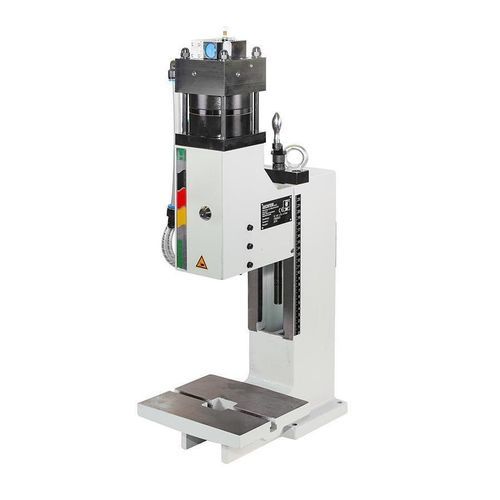

Pneumatische Presse 8 LPL

FormMontage

Produktübersicht
Die linearwirkende Pneumatikpresse LPL erzeugt 8 kN Presskraft bei 4 mm Hub (5,9 mm mit sicherem Werkzeug). Sie eignet sich für wiederkehrende Press-, Montage- und Umformaufgaben mit verstellbarer Einbauhöhe und präziser Führung.

Maßtabelle

• A2: 800
• B: 580
• C: 415
• D: 200
• E: 120
• F: 92
• G: 75
• U: 21
• V: Ø 10 H7
• X: 73-240
• X1: 4 (5,9)
• Ymax: 778

Zubehör / Ausstattungsvarianten

• Presse Standard ohne Zubehör
• Standard Presse mit vergrößerter Ausladung
• Standard Presse mit vergrößerter Einbauhöhe
• Fußtaster
• Zentrierplatte mit Mittelbohrung
• Pressenunterbau (ca. H 800 x B 690 x T 565 mm) verstellbar mit Maschinenlagerungselementen
• Pressenunterbau (ca. H 700 x B 690 x T 565 mm) verstellbar mit Maschinenlagerungselementen
• Ablagetisch zum seitlichen Anbau an den Pressenunterbau links, höhenverstellbar
• Ablagetisch zum seitlichen Anbau an den Pressenunterbau rechts, höhenverstellbar
• Pneumatischer Hubzähler
• Zusätzliche Tastersteuerung zur definierten Auslösung (z. B. für Werkstätten für Menschen mit Behinderung)
• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen
• Aufspannbock-Varianten (ca. H 160 x B 130 x H 58 mm und H 160 x B 130 x H 118 mm)

Einzigartigkeit
Spielfrei einstellbare Prismenführung. Klemmstück nach vorn abnehmbar, Einspannzapfen wird nicht beschädigt. Montage: 2x DIN 650 M8x10.

Charakteristiken / Spezifikationen technischer Daten

• Pressenart: Linearwirkende Pneumatikpresse
• Betätigungsart: Taster oder Werkzeugkontaktauslösung
• Ausladung: 120 mm
• Einbauhöhe verstellbar: 73 – 240 mm
• Presskraft im Krafthubbereich / Betriebsdruck: 8 kN / 7,8 bar
• Hublänge: 4 mm (mit sicheren Werkzeugen 5,9 mm möglich)
• Krafterzeugung: Pneumatikzylinder
• Betriebsdruck: 3 - 7,8 bar
• Aufnahmebohrung: Ø10 H7
• Werkstückspannung: Abnehmbares Klemmstück
• Führungsart (verdrehgesichert): Prismenführung
• Führung spielfrei einstellbar: Durch Stellleisten
• Höhenverstellung Führungseinheit: Handkurbel
• Befestigung Führungseinheit je Schraube (Anzugsdrehmoment): 90 Nm
• Pneumatischer Anschluss: 1/4"
• Standardfarbe: RAL 7035
• Gewicht: 40 kg
