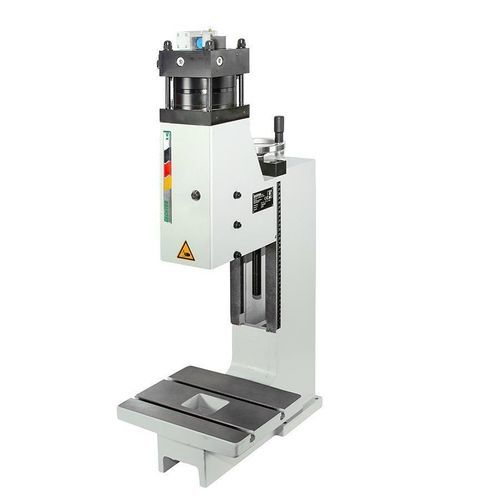

Pneumatische Presse 13 LPL

Montagemit Steuerpedaldirektwirkend

Produkt
13 kN LPL, linearwirkende Pneumatikpresse.

Maßtabelle
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5,9)
Ymax: 1101

Zubehör / Optionen

• Presse Standard ohne Zubehör
• Standard Presse mit vergrößerter Ausladung
• Standard Presse mit vergrößerter Einbauhöhe
• Pressenunterbau H ca. 700 x B 690 x T 565 mm, mit verstellbaren Maschinenlagerungselementen
• Pressenunterbau H ca. 800 x B 690 x T 565 mm, mit verstellbaren Maschinenlagerungselementen
• Ablagetisch zum seitlichen Anbau an den Pressenunterbau links, höhenverstellbar
• Ablagetisch zum seitlichen Anbau an den Pressenunterbau rechts, höhenverstellbar
• Pneumatischer Hubzähler
• Tastersteuerung zusätzlich, zur definierten Auslösung (z. B. für Behindertenwerkstatt)
• Fußtaster
• Zentrierplatte mit Mittelbohrung
• Einspannzapfen ohne Bund
• Einspannzapfen mit Bund
• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen
• Aufspannbock ca. H 160 x B 130 x H 118 mm (nur für Ständer mit vergrößerter Ausladung)
• Aufspannbock ca. H 160 x B 130 x H 58 mm (nur für Ständer mit vergrößerter Ausladung)

Einzigartigkeit

• Spielfrei einstellbare Prismenführung. Klemmstück nach vorn abnehmbar, Einspannzapfen wird nicht beschädigt.
• Table fixation: 2x DIN 650 M8x10 (Montagehinweis)

Charakteristiken / Spezifikationen technische

• Pressenart: Linearwirkende Pneumatikpresse
• Betätigungsart: Taster oder Werkzeugkontaktauslösung
• Ausladung: 160 mm
• Einbauhöhe verstellbar: 100 - 315 mm
• Hublänge: Hublänge 4 mm, mit sicheren Werkzeugen 5,9 mm möglich
• Presskraft / Betriebsdruck: 13 kN / 7 bar
• Krafterzeugung: Pneumatikzylinder
• Betriebsdruck (Bereich): 3 - 7 bar
• Aufnahmebohrung: Ø15 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Führungsart verdrehgesichert: Prismenführung
• Führung spielfrei einstellbar: Durch Stellleisten
• Höhenverstellung Führungsteil: Handkurbel
• Befestigung Führungsteil je Schraube: 120 Nm
• Pneumatische Anschlussleitung: 1/4"
• Standardfarbe: RAL 7035
• Gewicht: 94 kg
