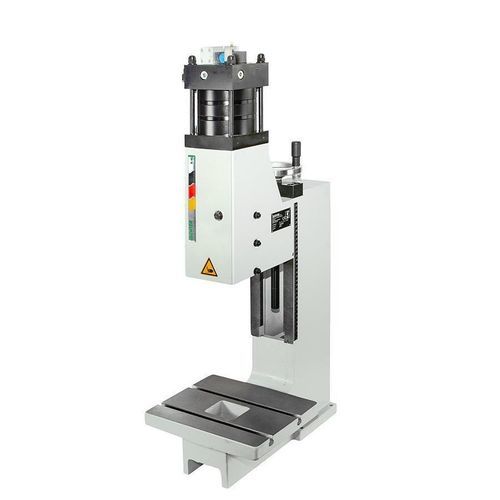

Pneumatische Presse 20 LPL

Kniehebelmit Steuerpedal

Produktübersicht
Pneumatische Kniehebelpresse Modellreihe LPL mit Nennpresskraft 20 kN. Entwickelt für präzise Press- und Montageaufgaben mit abnehmbarem Klemmstück und spielfrei einstellbarer Prismenführung. Verstellbare Einbauhöhe und Hublängen machen die Presse geeignet für wiederkehrende Serienprozesse.

Maßtabelle
A2: 930
B: 650
C: 590
D: 300
E: 160
F: 130
G: 100
U: 29
V: Ø 15 H7
X: 100-320
X1: 4 (5,9)
Ymax: 1161

Zubehör / Ausstattungsoptionen

• Standardpresse ohne Zubehör
• Standardpresse mit vergrößerter Ausladung
• Standardpresse mit vergrößerter Einbauhöhe
• Pressenunterbau H ca. 700 x B 690 x T 565 mm, verstellbar mit Maschinenlagerungselementen
• Ablagetisch zum seitlichen Anbau an den Pressenunterbau (links), höhenverstellbar
• Ablagetisch zum seitlichen Anbau an den Pressenunterbau (rechts), höhenverstellbar
• Pneumatischer Hubzähler
• Zusätzliche Tastersteuerung für definierte Auslösung (z. B. für geschützte Werkstätten)
• Fusstaster
• Zentrierplatte mit Mittelbohrung
• Einspannzapfen ohne Bund
• Einspannzapfen mit Bund
• Pressenunterbau H ca. 800 x B 690 x T 565 mm, verstellbar mit Maschinenlagerungselementen
• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen
• Aufspannbock ca. H 160 x B 130 x H 118 mm (nur für Ständer mit vergrößerter Ausladung)
• Aufspannbock ca. H 160 x B 130 x H 58 mm (nur für Ständer mit vergrößerter Ausladung)

Einzigartig
Spielfrei einstellbare Prismenführung sorgt für verdrehgesicherte Führung. Das abnehmbare Klemmstück kann ohne Beschädigung des Einspannzapfens nach vorn herausgezogen werden, was Wechsel und Wartung erleichtert.

Charakteristiken / Spezifikationen

• Modellreihe: LPL
• Nominale Presskraft: 20 kN
• Betätigungsart: Taster oder Werkzeugkontaktauslösung
• Ausladung: 160 mm
• Einbauhöhe verstellbar: 100 - 315 mm
• Hublänge: 4 mm (5,9 mm mit sicheren Werkzeugen)
• Presskraft / Betriebsdruck: 20 kN / 7 bar
• Krafterzeugung: Pneumatikzylinder
• Betriebsdruckbereich: 3 - 7 bar
• Aufnahmebohrung: Ø15 H7
• Werkstückspannung: Abnehmbares Klemmstück
• Führungsprinzip: Prismenführung, spielfrei einstellbar
• Führung spielfrei einstellbar: Durch Stellleisten
• Höhenverstellung Führungsteil: Handkurbel
• Befestigung Führungsteil je Schraube: 120 Nm
• Anschlussleitung: 1/4"
• Standardfarbe: RAL 7035
• Gewicht: ca. 96 kg
