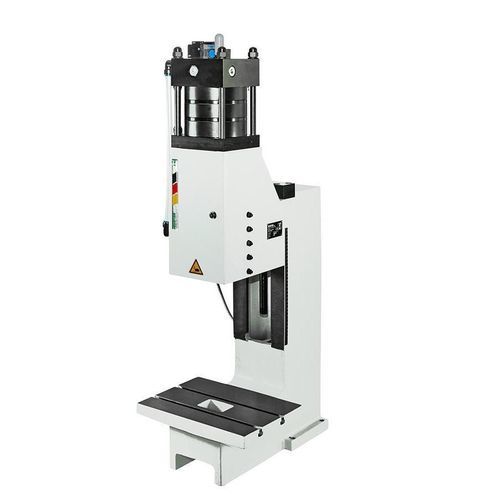

Pneumatische Presse 33 LPL

Kniehebelmit Steuerpedal

Dimensions
A2: 950
B: 760
C: 715
D: 340
E: 200
F: 150
G: 120
U: 44
V: Ø 25 H7
X: 115-370
X1: 4 (5,9)
Ymax: 1390

Zubehör (Beispiele auf der Produktseite)

• Standardpresse ohne Zubehör
• Standardpresse mit vergrößerter Ausladung
• Standardpresse mit vergrößerter Einbauhöhe
• Pneumatischer Hubzähler
• Zusätzliche Tastersteuerung zur definierten Auslösung (z. B. für Behindertenwerkstätten)
• Fußtaster
• Zentrierplatte mit Mittelbohrung
• Einspannzapfen ohne Bund
• Einspannzapfen mit Bund
• Pressenunterbau ca. H 800 x B 690 x T 565 mm verstellbar mit Maschinenlagerungselementen
• Pressenunterbau ca. H 700 x B 690 x T 565 mm verstellbar mit Maschinenlagerungselementen
• Ablagetisch für seitlichen Anbau an den Pressenunterbau (links), höhenverstellbar
• Ablagetisch für seitlichen Anbau an den Pressenunterbau (rechts), höhenverstellbar
• Hochbelastbarer Schiebetisch, mechanisch
• Hochbelastbarer Schiebetisch, mechanisch mit Rastbolzen
• Aufspannbock ca. H 160 x B 130 x H 58 mm (nur für Ständer mit vergrößerter Ausladung)
• Aufspannbock ca. H 160 x B 130 x H 118 mm (nur für Ständer mit vergrößerter Ausladung)

Besondere Merkmale GECHTER
Spielfrei einstellbare Prismenführung. Das Klemmstück kann nach vorn abgenommen werden, ohne den Einspannzapfen zu beschädigen.

Technische Daten

• Pressenart: Pneumatische Kniehebelpresse
• Betätigung: Taster oder Werkzeugkontaktauslösung
• Ausladung: 200 mm
• Einbauhöhe verstellbar: 120 - 370 mm
• Hublänge: 4 mm (5,9 mm mit sicherem Werkzeug)
• Presskraft / Betriebsdruck: 33 kN / 6,5 bar
• Krafterzeugung: Pneumatikzylinder
• Betriebsdruck: 3 – 6,5 bar
• Aufnahmebohrung: Ø25 H7
• Werkzeugklemmung: Abnehmbares Klemmstück
• Verdrehgesicherte Führung: Prismenführung
• Führung spielfrei einstellbar: Durch Stellleiste
• Höhenverstellung Führungsteil: Ratsche
• Befestigung Führungsteil je Schraube: 170 Nm
• Pneumatischer Anschluss: 1/2''
• Standardfarbe: RAL 7035
• Gewicht: 203 kg
