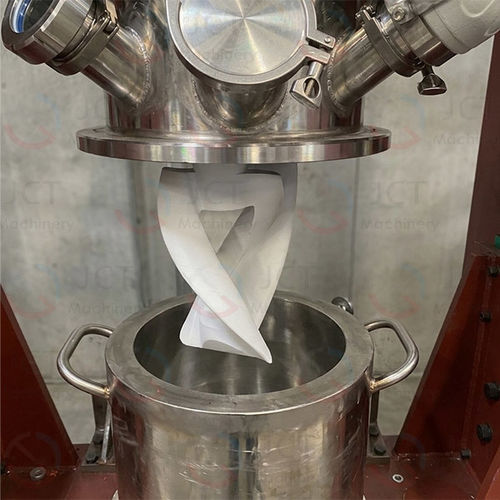

Planetenmischer VK series

vertikalkontinuierlichBatch

Produktübersicht
Der Vertikal‑Kneter für elektronische wärmeleitende Interface‑Materialien ist eine intelligente Mischlösung von JCT für hochviskose, hochgefüllte thermisch leitfähige Verbundwerkstoffe in der Elektronik. Das System ist ausgelegt auf sehr hohe Viskositäten, hohe Füllstoffanteile, Temperaturempfindlichkeit, Entlüftung, strenge Anforderungen an Metallkontamination und elektrische Isolation.

Material‑ und Prozessbeschreibung
Thermisch leitfähige Materialien für die Elektronik sind polymerbasierte Verbundstoffe, bei denen thermisch leitfähige anorganische Füllstoffe gleichmäßig in eine Polymermatrix (z. B. Silikonkautschuk) dispergiert werden. Sie liegen als Pasten, Filme, Pads oder Feststoffe vor und umfassen Wärmeleitpasten, Phasenwechselmaterialien, Wärmeleitpads und thermisch leitende Isolierstoffe. Die End‑Wärmeleitfähigkeit wird von der intrinsischen Leitfähigkeit der Füllstoffe, deren Füllgrad und der homogenen Dispersion bestimmt.

Hauptmerkmale

• Antriebs‑ und Dichtungssysteme vollständig oberhalb der Materialzone angeordnet, um physische Isolation und null Metallkontamination sicherzustellen.
• Fähig zur Verarbeitung extrem hoher Viskositäten — bis zu 20.000.000 cP.
• Optionale ultrahart verschleißfeste Beschichtungen (Wolframkarbid (WC), PTFE, Siliziumnitrid) an Mischarmen und Zylinderinnenfläche zum Schutz gegen Abrieb harter anorganischer Füllstoffe bei Erhalt der elektrischen Isolierung.
• Planetarische/perizentrische Mischbewegung beseitigt Totecken und gewährleistet gleichmäßige Dispersion und Produktkonsistenz.
• Unterstützt sehr hohe Feststoffanteile (bis zu 96%) zur Maximierung der Wärmeleitfähigkeit des Endprodukts.
• Mehrere austauschbare Mischgefäße für schnelle Umrüstungen, einfache Entleerung und effiziente Reinigung.

Modelltabelle (Auswahl)
Spalten: Modell | Abmessung H*L*W (mm) | Gewicht | Innenmaß Zylinder D*H (mm) | Gesamtvolumen (L) | Nutzvolumen (L) | Min‑Volumen (L) | Leistung (kW) | Perizentrische Blattgeschwindigkeit (rpm) | Telezentrische Blattgeschwindigkeit (rpm) | Revolutionsgeschwindigkeit (rpm) | Spalt (mm) | Vakuum Absolutdruck (kPa)
VK-10 | 2600*1600*1400 | 2.5t | 300*240 | 16.9 | 12 | 2 | 5.5 | 0~25 | 0~50 | 0~6 | 3±0.5 | <1.5
VK-100 | 3200*2000*1600 | 6t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4.5±0.5 | <1.5
VK-500 | 4200*2500*2000 | 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22.5 | 0~45 | 0~6 | 5.5±0.5 | <1.5
VK-1000 | 5100*3000*2500 | 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22.5 | 0~45 | 0~6 | 6±1 | <1.5
VK-2000 | 6000*4200*3000 | 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1.5
VK-3000 | 6500*4600*3400 | 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1.5
VK-5000 | 7300*5000*3600 | 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1.5

Vorteile

• Lösungsmittelfreie Mischung für Niedertemperatur‑Compoundierung hochviskoser Materialien zur Reduzierung von Energieverbrauch und Emissionen.
• Hochreine, gleichmäßige Endprodukte im Vergleich zu alternativen Systemen.
• Planetarisches Mischen beseitigt Totecken und sichert homogene Füllstoffdispersion.
• Ermöglicht erhöhte Füllstoffanteile (bis 96%) zur Verbesserung der Wärmeleitfähigkeit.
• Hohe Produktionseffizienz durch multiple Gefäße sowie einfache Entleerung und Reinigung für Batch‑ oder Continuous‑Prozesse.

Hinweise
Optionale Vakuum/Entgasungs‑Pakete und anpassbare verschleißfeste Beschichtungen sind verfügbar, um Metallkontamination zu verhindern und die elektrische Isolierung zu erhalten. JCT liefert kundenspezifische Konfigurationen entsprechend den Prozessanforderungen.

Technische Spezifikationen

• Maximal verarbeitbare Viskosität: bis zu 20.000.000 cP.
• Serienbezeichnung: VK‑Serie (Modelle VK‑10 bis VK‑5000).
• Beschichtungen für Blätter und Zylinder: Wolframkarbid (WC), PTFE (Teflon), Siliziumnitrid.
• Materialberührende Antriebe und Dichtungen: oberhalb der Materialzone positioniert für null Metallkontamination.
• Erreichbarer Absolutdruck im Vakuum: typischerweise <1.5 kPa (modellabhängig).
• Blattgeschwindigkeitsbereiche (perizentrisch/telezentrisch/revolution) variieren je nach Modell — siehe Modelltabelle für rpm‑Bereiche.
• Maschinenabmessungen, Gewichte und Leistungsangaben variieren nach Modell (siehe Tabelle).
• Konzipiert für thermisch leitfähige Verbundwerkstoffe mit hohem Feststoffanteil (Füllgrad bis 96%).
