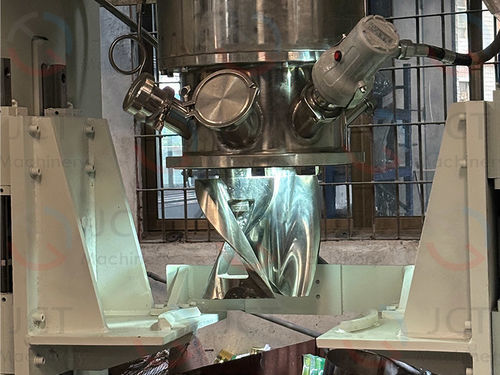

Planetenkneter JCT VK series

vertikalTankbodenBatch

Produktübersicht
Die JCT VK-Serie Vertikalkneter ist für das Mischen von hochviskosen und schlecht fließenden Materialien in Chemie-, Lebensmittel-, Energie- und Hightech-Materialien-Industrien ausgelegt. Die Anlagen vereinen vertikalen Zylinder, S-förmige planetarisch wirkende Rührblätter, Mantelheizung/-kühlung und optionale Vakuumfunktion.

Produktzusammenfassung
JCT Machinery liefert Vertikalkneter mit wählbaren Zylindermaterialien (SS304/SS316 oder Kohlenstoffstahl), Blattkonfigurationen (hohl/solid), SPS-Steuerung und frequenzgeregeltem Antrieb. Optionen: Mantel zur Heiz-/Kühlsteuerung, Vakuumfunktion und Bodenaustrag zur Minimierung von Reststoffen.

Funktionsprinzip
Der Vertikalkneter mischt im geschlossenen Zylinder mittels vertikal angeordneter S-förmiger Blätter, die planetarisch wirken. Wichtige Aspekte:

• Zwei ineinandergreifende Blätter drehen mit unterschiedlichen Geschwindigkeiten und erzeugen Scher-, Quetsch- und Faltbewegungen für homogene Mischung.
• Der Mantel ermöglicht Dampf-, Öl- oder Elektroheizung zur Temperaturregelung.
• Bodenaustrag und Vakuumoption erlauben effizientes Entgasen und nahezu vollständige Entleerung.

Konfiguration

• 1. Gehäuse: Vertikaler Mischzylinder (SS304/SS316 oder Kohlenstoffstahl); Kontaktflächen optional beschichtbar; Zylinder hebbar.
• 2. Blätter: S-förmige Blätter (hohl oder massiv), meist aus Edelstahl; Welle und Dichtungen sind vom Produkt isoliert.
• 3. Antrieb: Frequenzumrichter + Untersetzungsgetriebe für großen Drehzahlbereich.
• 4. Heizung/Kühlung: Elektrisch, Dampf- oder Ölbadmantel.
• 5. Steuerung: SPS zur automatischen Regelung von Temperatur, Zeit und Geschwindigkeit; HMI möglich.
• 6. Sicherheit: Überlastschutz, Not-Aus; optionales Schutznetz.

Parameter

• JCT VK5 — Volumen 2,5 L; Zentralblatt 2–20 U/min; rotierendes Blatt 10,4–104 U/min; Antriebsleistung 0,75 kW.
• JCT VK60 — Volumen 30 L; Zentralblatt 1,5–15 U/min; rotierendes Blatt 6–56 U/min; Antriebsleistung 5,5 kW.
• JCT VK100 — Volumen 50 L; Zentralblatt 1,4–14 U/min; rotierendes Blatt 6,5–58 U/min; Antriebsleistung 7,5 kW.
• JCT VK200 — Volumen 100 L; Zentralblatt 1,3–12 U/min; rotierendes Blatt 6,7–49 U/min; Antriebsleistung 15 kW.
• JCT VK400 — Volumen 200 L; Zentralblatt 1,1–11 U/min; rotierendes Blatt 4,4–44 U/min; Antriebsleistung 45 kW.
• JCT VK800 — Volumen 400 L; Zentralblatt 1–10 U/min; rotierendes Blatt 3,7–37 U/min; Antriebsleistung 75 kW.

Vorteile

• Planetarisch wirkende Blattbewegung vermeidet Toträume und Haftung an den Wänden.
• Isolierte Welle und Dichtungen reduzieren Korrosions- und Kontaminationsrisiken.
• Stabile Vakuumfähigkeit (bis ca. -0,1 MPa) für Entgasungsprozesse.
• Mantel mit Temperaturregelung ermöglicht präzises Temperieren.
• Mehrere Zylinder, einfache Entleerung und Reinigung unterstützen kontinuierliche Produktion.
• Geeignet für sehr hochviskose Materialien (>800.000 cps) und schlecht fließende Medien.
• Niedergeschwindigkeitsknetung schützt Polymerketten und reduziert Risiken durch Überdrehmoment.

Anwendungen

• Organosilicium-Verbundmaterialien
• Medizinische Polymermaterialien
• Kohlenstofffaserverstärkte Kunststoffe
• Pyrotechnische/Initialstoff-Materialien (spezielle Sicherheitsanforderungen)
• Elektronische wärmeleitende Materialien
• Keramikmatrix-Verbundwerkstoffe

Technische Spezifikationen

• Serie: JCT VK (VK5–VK800).
• Volumina: 2,5–400 L; Sondergrößen anpassbar.
• Materialien: SS304/SS316 oder Kohlenstoffstahl; optionale Verschleiß-/Antihaftbeschichtungen.
• Heizung: Mantel für Elektro-, Dampf- oder Ölheizung; PLC-Steuerung.
• Vakuum: Betrieb im Vakuum bis ca. -0,1 MPa möglich.
• Steuerung: SPS + VFD für Automatisierung.
• Sicherheit: Überlastschutz, Not-Aus; explosionsgeschützte Ausführungen auf Anfrage.
• Anpassung: kundenspezifische Ausführungen möglich.
