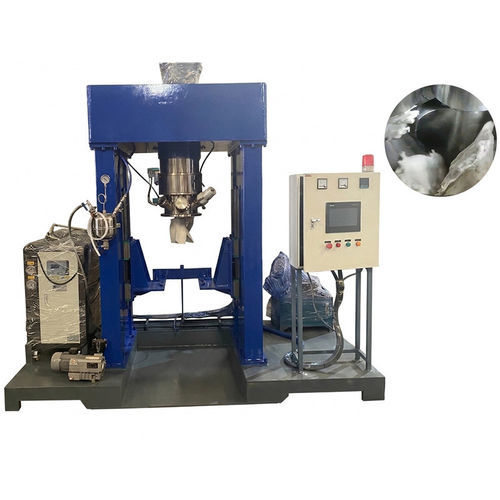

Planetenmischer VK series

vertikalBatchfür Feststoffe

Übersicht
JCT bietet Vertikalkneter für hochviskose Materialien, ausgelegt für die Verarbeitung von Keramikmatrix‑Verbundwerkstoffen (CMC), Siliciumcarbid und Harzvorprodukten. Die obenliegende Lagerung verhindert Metallkontakt mit dem Produkt und Leckagen an der Welle. Die Maschinen ermöglichen Hochvakuum‑Entgasung, optionale verschleißfeste Beschichtungen, präzise Temperaturregelung und planetarisches Kneten mit hohem Drehmoment. Die VK‑Baureihe deckt Labor‑ bis Produktionsgrößen ab.

Produktdetails
Keramische Matrix‑Verbundwerkstoffe (CMC) bestehen aus einer keramischen Matrix, die durch Fasern, Whisker, Plättchen oder Partikel aus Keramik, Kohlenstoff oder hochschmelzenden Metallen verstärkt ist. In pulvermetallurgischen Prozessen für Spezialkeramiken werden Matrix‑Pulver mit Verstärkungsmaterialien und Bindemitteln vermischt, kalt‑ oder heißgepresst und anschließend gesintert. Der Vertikalkneter VK ist dafür konzipiert, ultra‑hochviskose Mischungen homogen zu verarbeiten und dabei Kontamination und Materialverluste zu minimieren.

Wesentliche Merkmale

• Obenliegendes Lager: vermeidet Metallkontamination und Wellenleckagen
• Planetenkneten mit hohem Drehmoment für ultrahochviskose Materialien
• Hochvakuum‑Entgasung und -Versiegelung (typ. abs. Druck <1,5 kPa)
• Anpassbare verschleißfeste Beschichtungen auf Klingen und Kontaktflächen
• Präzise Temperaturregelung und saubere Entleerung
• Keine Hochgeschwindigkeitsdispersion erforderlich; Planetarwirkung verhindert Totzonen
• Modellpalette für Forschung und Produktion (Nutzvolumina ≈ 12 L bis 3000 L)

Parameter — Vertikalkneter für Keramikmatrix‑Verbundwerkstoffe (Beispiele)
Header: Modell | Abmessungen H*L*B (mm) | Gewicht | Innenmaß Lauf D*H (mm) | Volles Volumen (L) | Nutzvolumen (L) | Mindestvolumen (L) | Leistung (kW) | Perizentrische Klingendrehzahl (U/min) | Telezentrische Klingendrehzahl (U/min) | Drehzahl (U/min) | Spalt (mm) | Vakuum Abs Druck (kPa)
VK-10 | 2600*1600*1400 | 2,5t | 300*240 | 16.9 | 12 | 2 | 5,5 | 0~25 | 0~50 | 0~6 | 3±0,5 | <1,5
VK-100 | 3200*2000*1600 | 6t | 600*480 | 135 | 100 | 15 | 22 | 0~25 | 0~50 | 0~6 | 4,5±0,5 | <1,5
VK-500 | 4200*2500*2000 | 12t | 900*800 | 500 | 350 | 60 | 37 | 0~22,5 | 0~45 | 0~6 | 5,5±0,5 | <1,5
VK-1000 | 5100*3000*2500 | 24t | 1200*1100 | 1000 | 600 | 120 | 45 | 0~22,5 | 0~45 | 0~6 | 6±1 | <1,5
VK-2000 | 6000*4200*3000 | 32t | 1400*1300 | 2000 | 1200 | 200 | 55 | 0~20 | 0~40 | 0~6 | 7±1 | <1,5
VK-3000 | 6500*4600*3400 | 35t | 1600*1500 | 3000 | 1800 | 300 | 75 | 0~20 | 0~40 | 0~5 | 8±1 | <1,5
VK-5000 | 7300*5000*3600 | 40t | 1900*1800 | 5000 | 3000 | 500 | 110 | 0~18 | 0~36 | 0~5 | 9±1 | <1,5

Vorteile

• Verzicht auf Hochgeschwindigkeitsdispersion — geeignet für Kneten von ultrahochviskosen Werkstoffen
• Planetenmischung verhindert Totzonen und verbessert Homogenität
• Enge strukturelle Bindung im verarbeiteten Material: hohe Festigkeit und Zähigkeit, geringe Wärmeausdehnung
• Hohe Produktionseffizienz über die Modellpalette

Charakteristiken / Spezifikationen

• Brand: JCT Machinery
• Modellreihe: VK series (VK-10, VK-100, VK-500, VK-1000, VK-2000, VK-3000, VK-5000)
• Geeignet für: Keramikmatrix‑Verbundwerkstoffe, Siliciumcarbid, Harzvorprodukte und andere hochviskose Materialien
• Kapazitätsbereich: Volumen ≈ 16.9 L bis 5000 L; Nutzvolumina ≈ 12 L bis 3000 L je nach Modell
• Leistungsbereich: ≈ 5,5 kW (VK-10) bis 110 kW (VK-5000)
• Perizentrische und telezentrische Klingengeschwindigkeiten nach Modell einstellbar
• Drehzahlbereich typ. 0~5 bis 0~6 U/min
• Verstellbarer Spalt der Klingen: ca. 3±0,5 mm bis 9±1 mm
• Hochvakuum‑Entgasungsfähigkeit: Vakuum‑Abs‑Druck <1,5 kPa
• Design‑Highlights: obenliegende Lagerung, anpassbare Verschleißschutzbeschichtungen, präzise Temperaturregelung, planetarisches Kneten mit hohem Drehmoment
