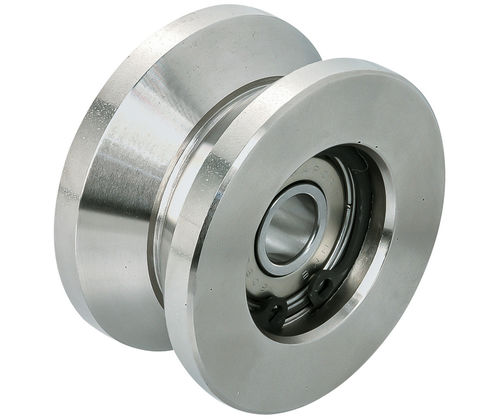

Schutzhülle für industrielle Nutzung GRL-S2-Y

für die Logistikfür Wälzlager

Beschreibung
Diese Lagerabdeckungen für Führungsrollen verfügen über eine Y-förmige Rillenlaufbahn und doppelte Lager, ausgelegt für hohe Lastbeanspruchung. Sie sind geeignet für Schiebetüren, Trägertransport und ähnliche industrielle Förderanwendungen. Kompatibel mit handelsüblichen polierten Rundstahl- und Winkelstahlprofil-Schienen. Gehäusematerial: vernickelter 1045-Stahl. Lager und C-förmiger Sicherungsring: Stahl.

Varianten (Tabelle)
ID | SKU | Teilenummer | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | W (mm) | W1 (mm) | D5 Min. (mm) | R Min. (mm) | D5 Max. (mm) | R Max. (mm) | A (mm) | B (mm) | Lagerart | Passender Rollenbolzen | PN
151050 | GRL50S2-Y | GRL50S2-Y | 10 | 50 | 32 | 26 | 22 | 27 | 18.1 | 14 | 26.2 | 20 | 30.3 | 5.5 | 16 | 6000ZZx2 | RLB1016 |
151075 | GRL60S2-Y | GRL60S2-Y | 12 | 60 | 38 | 32 | 26 | 33 | 22.5 | 16 | 30.5 | 25 | 36.6 | 6.5 | 20 | 6201ZZx2 | RLB1220 |
151097 | GRL70S2-Y | GRL70S2-Y | 15 | 70 | 41 | 35 | 29 | 39 | 30.1 | 22 | 36.1 | 38 | 47.0 | 8.5 | 22 | 6202ZZx2 | RLB1522 |

Medien
Spezifikationen (PDF) verfügbar im Dokumentenbereich.

Technische Daten

• Rillenoberfläche: Y-Rille
• Lageranordnung: Doppellager
• Hauptanwendungen: Anwendungen mit hohen Lasten; Schiebetüren; Trägertransport
• Kompatible Schienentypen: handelsüblicher polierter Rundstahl und Winkelstahlstange
• Gehäusematerial: vernickelter 1045-Stahl
• Material von Lager und Sicherungsring: Stahl (Lager und C-förmiger Sicherungsring)
• Verfügbare Varianten: GRL50S2-Y, GRL60S2-Y, GRL70S2-Y
• Lagerarten je Variante: 6000ZZ x2 (GRL50S2-Y), 6201ZZ x2 (GRL60S2-Y), 6202ZZ x2 (GRL70S2-Y)
