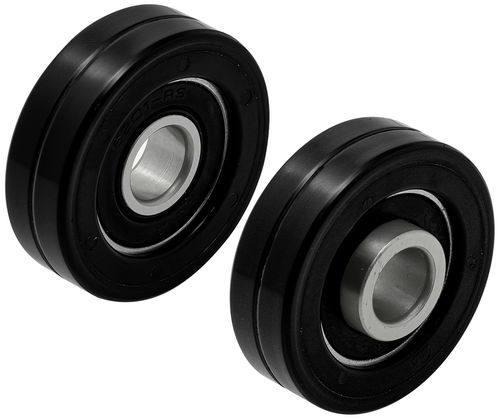

Zylinderförmiges Gehäuselager CTG series

Kugelmit KugellagerStahl

Beschreibung
Diese Urethan-Laufrollen mit abgedecktem Lager sind für leichte industrielle Belastungen konzipiert, z. B. Schiebetüren und Carrier-Transport. Die Urethan-Lauffläche ist direkt auf ein spezielles abgedecktes Lager aufgespritzt, um Ablösung zu verhindern und einen leisen Lauf zu gewährleisten. Erhältlich in Ausführungen ohne Bund (A) und mit Doppelbund (B / D). Mehrere abgedeckte Lagerrollen können kombiniert werden, um Mehrpunktführung und Lastverteilung zu erreichen.

Teileoptionen (Tabelle)
ID | SKU | Teilenummer | Typ | D (mm) | D1 (mm) | D2 (mm) | W (mm) | W1 (mm) | W2 (mm) | Spezieller Lagertyp | Anwendbare Rollennadeln | PN
150944 | CTG-BR20 | CTG-BR20 | A | 6 | 20 | 8.6 | 8 | 5 | - | 696-2RS | RLP0605
150945 | CTG-BR20D | CTG-BR20D | B | 6 | 20 | 8.6 | 8 | 5 | 11 | 696-2RS | RLP0611
150946 | CTG-BR25 | CTG-BR25 | A | 6 | 25 | 10.3 | 9 | 6 | - | 626-2RS | RLP0606
150947 | CTG-BR25D | CTG-BR25D | B | 6 | 25 | 9.3 | 9 | 6 | 12 | 626-2RS | RLP0611
150948 | CTG-BR30 | CTG-BR30 | A | 8 | 30 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150949 | CTG-BR30D | CTG-BR30D | B | 8 | 30 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150950 | CTG-BR35 | CTG-BR35 | A | 8 | 35 | 12 | 11 | 7 | - | 608-2RS | RLP0807
150951 | CTG-BR35D | CTG-BR35D | B | 8 | 35 | 12 | 11 | 7 | 15 | 608-2RS | RLP0813
150952 | CTG-BR40 | CTG-BR40 | A | 10 | 40 | 14 | 12 | 8 | - | 6000-2RS | RLP1008
150953 | CTG-BR40D | CTG-BR40D | B | 10 | 40 | 14 | 12 | 8 | 16 | 6000-2RS | RLP1016

Medien
Ein PDF mit den Produktspezifikationen ist für dieses Produkt verfügbar.

Merkmale / Technische Daten

• Anwendung: Urethan-Rollen für leichte Belastungen, geeignet für Schiebetüren und Carrier-Transport
• Urethan-Oberfläche direkt auf das abgedeckte Lager aufgespritzt, um Ablösung zu verhindern
• Leiser Lauf durch Urethan-Körper
• Verfügbar ohne Bund (A) und mit Doppelbund (B / D)
• Mehrere abgedeckte Lagerrollen können zusammen in Kombination verwendet werden
• Gehäusematerial: dunkelbraunes Polyurethan, Shore-Härte A95
• Lager: Stahl, doppelt gummigedichtet (z. B. 696-2RS, 626-2RS, 608-2RS, 6000-2RS)
• Mehrere Teileoptionen mit spezifischen Abmessungen und anwendbaren Rollennadeln sind in der obenstehenden Tabelle aufgeführt
• Spezifikationsdokument verfügbar (PDF)
