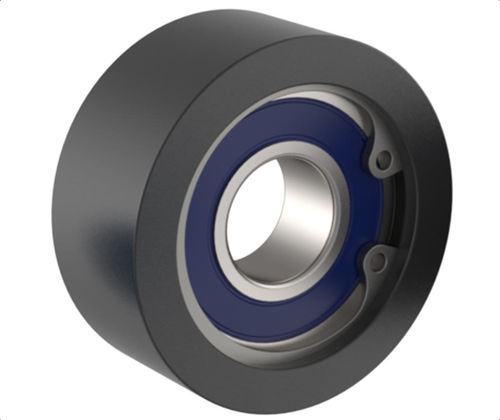

Flaches Gehäuselager TF series

StahlEdelstahlPEEK

Übersicht
Flach ausgeführte Abdeckung für die Lageraufnahme auf einer ebenen Fläche. Ein einreihiges Lager wird durch einen Sicherungsring gehalten. Lager sind in Stahl oder rostfreiem Stahl verfügbar, mit Metallabdeckung oder gummigedichteten Ausführungen. Abdeckungen werden aus verschiedenen Materialien gefertigt, um Anforderungen an Korrosions-, Abrieb-, Temperatur- oder Chemikalienbeständigkeit zu erfüllen.

Teileoptionen (Tabelle)
Überschrift: ID | SKU | Ersatzteilnummer | D in | D1 in | W in | Laufradtyp | Laufradmaterial | Laufradfarbe | Lagertyp | Lagermaterial
135505 | TFC-120603-SSR3Z | TFC-120603-SSR3Z | 3/4 | 3/16 | 3/8 | Flat | Stainless | | Metal Shield | Stainless
135506 | TFC-140604-SSR4R | TFC-140604-SSR4R | 7/8 | 1/4 | 3/8 | Flat | Stainless | | Rubber Sealed | Stainless
135507 | TFC-140604-SSR4Z | TFC-140604-SSR4Z | 7/8 | 1/4 | 3/8 | Flat | Stainless | | Metal Shield | Stainless
135508 | TFC-160604-SSR4R | TFC-160604-SSR4R | 1 | 1/4 | 3/8 | Flat | Stainless | | Rubber Sealed | Stainless
135509 | TFC-160604-SSR4Z | TFC-160604-SSR4Z | 1 | 1/4 | 3/8 | Flat | Stainless | | Metal Shield | Stainless
135510 | TFC-160804-SS1602R | TFC-160804-SS1602R | 1 | 1/4 | 1/2 | Flat | Stainless | | Rubber Sealed | Stainless
135511 | TFC-180804-SS1602R | TFC-180804-SS1602R | 1-1/8 | 1/4 | 1/2 | Flat | Stainless | | Rubber Sealed | Stainless
135512 | TFC-200804-SS1602R | TFC-200804-SS1602R | 1-1/4 | 1/4 | 1/2 | Flat | Stainless | | Rubber Sealed | Stainless
135513 | TFC-200905-SS1603R | TFC-200905-SS1603R | 1-1/4 | 5/16 | 9/16 | Flat | Stainless | | Rubber Sealed | Stainless
135514 | TFC-200906-SS1604R | TFC-200906-SS1604R | 1-1/4 | 3/8 | 9/16 | Flat | Stainless | | Rubber Sealed | Stainless

Verfügbare Abdeckmaterialien

• 303er Edelstahl (korrosionsbeständig)
• Grau 70D Urethan (abriebfest)
• Blaues Nylon (temperatur- und chemikalienbeständig)
• Polyacetal (Allzweck)
• PEEK (hohe Festigkeit; gute Beständigkeit gegen hohe Temperaturen und Chemikalien)
• 1045 Stahl mit chemischer Beschichtung (Allzweck)

Rad- und Lageroptionen

• Einreihiges Lager, gehalten durch Sicherungsring
• Lagertypen verfügbar: Stahl, Edelstahl; Schutzarten: Metallabdeckung oder gummigedichtet
• Gezeigter Laufradtyp: Flat (flach)

Technische Daten

• Montage: Lageraufnahme für flache Oberfläche
• Lagerhalterung: Sicherungsring hält ein einreihiges Lager
• Lagertypen: Stahl- und Edelstahlausführungen; Schutz: Metallabdeckung oder gummigedichtet
• Laufradmaterial (Beispiele): Edelstahl; Abdeckungen in mehreren Polymeren und Metallen wie oben aufgeführt erhältlich
• Enthaltene Teilenummern (Beispiele dieser Serie): TFC-120603-SSR3Z, TFC-140604-SSR4R, TFC-140604-SSR4Z, TFC-160604-SSR4R, TFC-160604-SSR4Z, TFC-160804-SS1602R, TFC-180804-SS1602R, TFC-200804-SS1602R, TFC-200905-SS1603R, TFC-200906-SS1604R
• Abmessungsbereich (laut Tabelle): D = 3/4 bis 1-1/4 Zoll; D1 = 3/16 bis 3/8 Zoll; W = 3/8 bis 9/16 Zoll
