Abriebfeste Schutzhülle TF-C series

chemikalienbeständigHochtemperaturfür Wälzlager

Produktübersicht

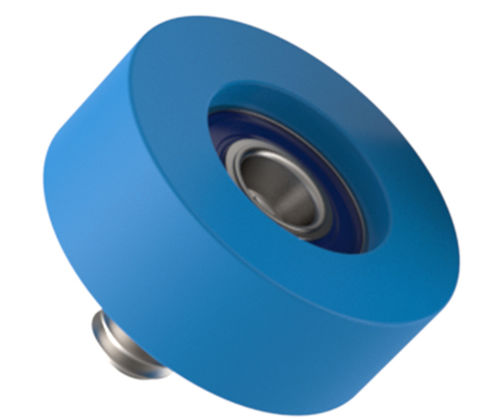

Flachprofil-Lagerabdeckungen mit einer Stiftbefestigung mit niedrigem Profil. Die Räder werden montiert geliefert, mit einem dauerhaft eingepressten Stift im Lager, wodurch separate Mutter, Schraube und Distanzstück entfallen. Verfügbare Lagertypen: Stahl, Edelstahl, abgeschirmt und abgedichtet. Abdeck-/Radmaterialien zur Deckung von Anforderungen an Korrosions-, Abrieb-, Wärme- und Chemikalienbeständigkeit: 303-Edelstahl, graues 70D-Urethan, blaues Nylon, Polyacetal, PEEK sowie 1045-Stahl mit electroless-Beschichtung.

Produkttypen / Highlights

• Befestigung: Stift, dauerhaft im Lager eingepresst
• Oberflächenstil: Flach
• Verfügbare Lagertypen: Stahl, Edelstahl, abgeschirmt, abgedichtet (Gummidichtung oder Metallabdeckung)
• Rad-/Abdeckungsmaterialien: 303-Edelstahl; graues 70D-Urethan; blaues Nylon (wärme- & chemikalienbeständig); Polyacetal (Allzweck); PEEK (hohe Festigkeit, beständig gegen hohe Temperaturen/Chemikalien); 1045-Stahl mit Beschichtung

Teileoptionen (Tabelle)
Spalten: ID | SKU / Teilenummer | Gewinde | D (in) | D2 (in) | L (in) | W (in) | W1 (in) | K | Radtyp | Radmaterial | Radfarbe | Lagertyp | Lagermaterial | PN
136205 | TFC-120603-SSR3Z-C | #10-32 | 3/4" | 19/64" | 5/16" | 3/8" | .07" | 3/32" | Flach | Edelstahl | | Metallabdeckung | Edelstahl |
136206 | TFC-140604-SSR4R-C | 1/4-20 | 7/8" | 3/8" | 5/16" | 3/8" | .07" | 1/8" | Flach | Edelstahl | | Gummidichtung | Edelstahl |
136207 | TFC-140604-SSR4Z-C | 1/4-20 | 7/8" | 3/8" | 5/16" | 3/8" | .07" | 1/8" | Flach | Edelstahl | | Metallabdeckung | Edelstahl |
136208 | TFC-160604-SSR4R-C | 1/4-20 | 1" | 3/8" | 5/16" | 3/8" | .07" | 1/8" | Flach | Edelstahl | | Gummidichtung | Edelstahl |
136209 | TFC-160604-SSR4Z-C | 1/4-20 | 1" | 3/8" | 5/16" | 3/8" | .07" | 1/8" | Flach | Edelstahl | | Metallabdeckung | Edelstahl |
136210 | TFC-160804-SS1602R-C | 1/4-20 | 1" | 3/8" | 5/16" | 1/2" | .10" | 1/8" | Flach | Edelstahl | | Gummidichtung | Edelstahl |
136211 | TFC-180804-SS1602R-C | 1/4-20 | 1-1/8" | 3/8" | 5/16" | 1/2" | .10" | 1/8" | Flach | Edelstahl | | Gummidichtung | Edelstahl |
136212 | TFC-200804-SS1602R-C | 1/4-20 | 1-1/4" | 3/8" | 5/16" | 1/2" | .10" | 1/8" | Flach | Edelstahl | | Gummidichtung | Edelstahl |
136213 | TFC-200905-SS1603R-C | 5/16-18 | 1-1/4" | 1/2" | 1/2" | 9/16" | .08" | 5/32" | Flach | Edelstahl | | Gummidichtung | Edelstahl |
136214 | TFC-200906-SS1604R-C | 3/8-16 | 1-1/4" | 9/16" | 1/2" | 9/16" | .08" | 3/16" | Flach | Edelstahl | | Gummidichtung | Edelstahl |

Hinweise
Die Räder werden montiert mit einem eingepressten Stift geliefert (keine separate Mutter/Schraube/Distanz erforderlich). Mehrere Schutzoptionen für Lager (Metallschutz und Gummidichtung) sowie verschiedene Radmaterialien stehen zur Anpassung an Korrosions-, Abrieb-, Temperatur- und Chemikalienanforderungen zur Verfügung.

Spezifikationen / technische Daten

• Modell / Serie: TF-C
• Montageart: Stiftbefestigung (niedrigprofiliger Stift, dauerhaft eingepresst)
• Oberfläche: Flach
• Verfügbare Gewinde (Beispiele): #10-32, 1/4-20, 5/16-18, 3/8-16
• Typische Raddurchmesser (D) gezeigt: 3/4", 7/8", 1", 1-1/8", 1-1/4"
• Typische Radbreiten und Abmessungen: W-Beispiele umfassen .07", .08", .10"; D2, L, W1, K werden pro Teilenummer angegeben
• Rad-/Abdeckungsmaterialien: 303-Edelstahl; graues 70D-Urethan; blaues Nylon; Polyacetal; PEEK; 1045-Stahl (Beschichtung)
• Verfügbare Lagertypen: Metallabdeckung, Gummidichtung
• Lagermaterial (Beispiele): Edelstahl
