Radial-Gehäuselager TR-C

StahlEdelstahlPEEK

Übersicht

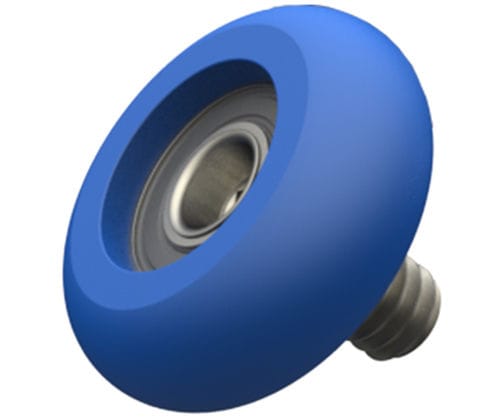

Lagerabdeckungen mit radialer Lauffläche und einem flachen, dauerhaft im Lager vernieteten Bolzen für die Bolzenmontage. Entfernt die Notwendigkeit für separate Mutter, Bolzen und Distanzstück. Erhältlich mit Stahl- oder Edelstahlkugellagern in geschirmten oder abgedichteten Varianten. Radanbauten in verschiedenen Materialien: 303 Edelstahl, graues Urethan 70D, blaues Nylon, Polyacetal, PEEK und 1045 Stahl mit electroless-Beschichtung.

Produkttypen

• TR-C Lagerabdeckungen — Bolzenbefestigung, radiale Lauffläche; Auswahl an Radabdeckungsmaterialien und Lagerkonfigurationen (Stahl oder Edelstahl).

Beispiel-Teile

• TRC-160604-SSR4R-C — Gewinde 1/4-20; D 1 in; Rad: Stainless; Lager: Stainless, Gummidichtung.
• TRC-160604-SSR4Z-C — Gewinde 1/4-20; D 1 in; Rad: Stainless; Lager: Stainless, Metallabschirmung.
• TRC-180804-SS1602R-C — Gewinde 1/4-20; D 1-1/8 in; Rad: Stainless; Lager: Stainless, Gummidichtung.
• TRC-240908-SSR8R-C — Gewinde 1/2-13; D 1-1/2 in; Rad: Stainless; Lager: Stainless, Gummidichtung.
• TRE-160604-R4R-C — Gewinde 1/4-20; D 1 in; Rad: PEEK (braun); Lager: Steel, Gummidichtung.

Eigenschaften / Technische Daten

• Montage: Bolzenmontage mit flachem, im Lager vernietetem Bolzen (kein Mutter, Bolzen oder Distanzstück erforderlich).
• Oberflächentyp: Radial.
• Lageroptionen: Stahl oder Edelstahl; abgedichtet (Gummi) oder abgeschirmt (Metall).
• Radabdeckungsmaterialien: 303 Edelstahl; graues Urethan 70D; blaues Nylon; Polyacetal; PEEK; 1045 Stahl mit electroless-Beschichtung.
• Beispielgewinde und Größen: 1/4-20, 5/16-18, 3/8-16, 1/2-13; Durchmesser: 1 in, 1-1/8 in, 1-1/4 in, 1-1/2 in.
• Typische Radoberfläche: Radial.
