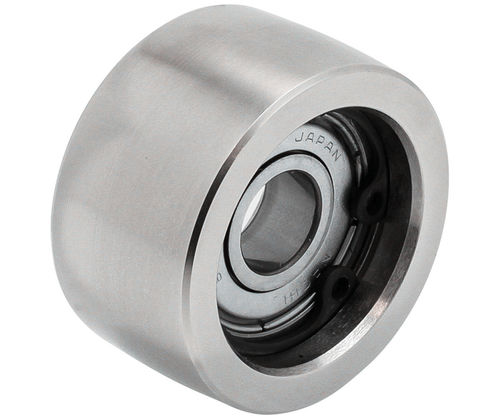

Gehäuselager mit Kugellager GRL-C

Stahlfür lineares Systemfür Führungssäule

Produktübersicht
Die Lagerabdeckungen für Führungsrollen GRL-C besitzen eine kronenförmige Laufoberfläche und sind für mittlere Einsatzanforderungen ausgelegt, z. B. Schiebetüren und Fördertransport. Gehäusematerial: Stahl 1045. Lager und Sicherungsring Typ C aus Stahl.

Produkttypen

• GRL-C: Lagerabdeckung für Führungsrolle, Stahl, Kronenfläche

Teileoptionen (Tabelle)
ID | SKU | Teilenummer | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | W (mm) | A (mm) | B (mm) | R (mm) | Lagertyp | Anwendbare Rollenbolzen | PN
151022 | GRL30S-C | GRL30S-C | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 50 | 606ZZ | RLP0606, RLP06E, RLP06S |
151194 | GRL40S-C | GRL40S-C | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 100 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S |
151051 | GRL50S-C | GRL50S-C | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 100 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S |
151076 | GRL60S-C | GRL60S-C | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 150 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S |
151098 | GRL70S-C | GRL70S-C | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 200 | 6202ZZ | RLP1511, RLP15E, RLP15S |

Zubehör

• GRL-BL: Halterung für Führungsrolle (Zubehör für Lagerabdeckungen)
• RLP-, RLP-E-, RLP-F-Serien: Führungsrollenbolzen (verschiedene, kompatible Typen)

Technische Daten / Spezifikationen

• Oberflächentyp: Kronenförmige Laufoberfläche
• Typische Anwendungen: Mittlere Belastung — Schiebetüren, Fördertransport
• Gehäusematerial: Stahl 1045
• Lagerwerkstoff: Stahl (angegebene ZZ-Typen)
• Sicherungsring: Sicherungsring Typ C, aus Stahl
• Verfügbare SKUs/Größen: GRL30S-C, GRL40S-C, GRL50S-C, GRL60S-C, GRL70S-C (siehe Teileoptionen-Tabelle für Abmessungen und Lagertypen)
