Flaches Gehäuselager GRL-F

KugelStahlKohlenstoffstahl

Produktbeschreibung

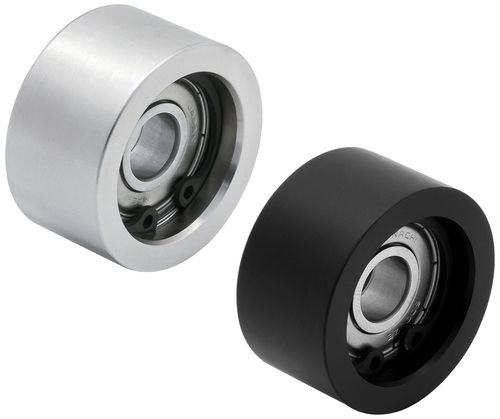

Diese Führungsrollen mit Lagerabdeckung haben eine flache Oberfläche und eignen sich für Anwendungen mittlerer Beanspruchung wie Schiebetüren und Fördertransport. Gehäuse sind in 1045-Stahl oder schwarzem Polyacetal (POM) erhältlich. Lager und C-Sicherungsring sind aus Stahl.

Produkttypen

• GRL-F — Stahl oder Kunststoff, Lageraufnahme
• GRL-P-F — Kunststoff, Lageraufnahme oder Bolzen

Teileoptionen (Tabelle)

• Header: ID | SKU | Teilenummer | Material | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | W (mm) | A (mm) | B (mm) | Lager-Typ | Anwendbare Rollenbolzen
• 151010 | GRL30J-F | GRL30J-F | Kunststoff | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
• 151023 | GRL30S-F | GRL30S-F | Stahl | 6 | 22 | 17 | 13 | 12 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
• 151038 | GRL40J-F | GRL40J-F | Kunststoff | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
• 151195 | GRL40S-F | GRL40S-F | Stahl | 8 | 30 | 22 | 18 | 16 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
• 151041 | GRL50J-F | GRL50J-F | Kunststoff | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
• 151052 | GRL50S-F | GRL50S-F | Stahl | 10 | 36 | 26 | 22 | 19 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
• 151067 | GRL60J-F | GRL60J-F | Kunststoff | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S
• 151077 | GRL60S-F | GRL60S-F | Stahl | 12 | 42 | 32 | 26 | 23 | 6.5 | 10 | 6201ZZ | RLP1210F, RLP1210, RLP12E, RLP12S
• 151090 | GRL70J-F | GRL70J-F | Kunststoff | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 6202ZZ | RLP1511, RLP15E, RLP15S
• 151099 | GRL70S-F | GRL70S-F | Stahl | 15 | 46 | 35 | 29 | 28 | 8.5 | 11 | 6202ZZ | RLP1511, RLP15E, RLP15S

Medien
Technisches Datenblatt (PDF) verfügbar.
