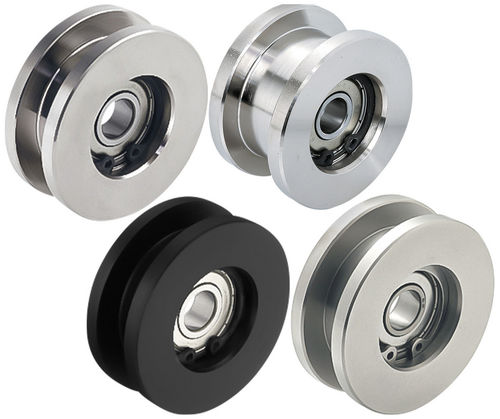

Rollenführung für Schiebetür GRL-H

doppelt

Beschreibung
Diese Lagerabdeckungs-Führungsrollen verfügen über ein doppelflanschiges Design mit einem einzelnen Lagerlauf. Sie sind für mittlere Belastungen vorgesehen, z. B. Schiebetüren und Fördertransport. Gehäusematerialien sind verzinkter/nickelplattierter 1045-Stahl, wärmebehandelter 4135-Stahl mit schwarzer Oxidoberfläche, schwarzer Polyacetal-Kunststoff und 303-Edelstahl. Lager und C-Feder sind aus Stahl oder Edelstahl. Gehärtete Stahlvarianten bieten erhöhte Verschleißfestigkeit und Schutz vor dem Eindringen von Spänen und Schmutz. Kompatibel mit polierten quadratischen Stahlleisten als Schiene.

Produkttypen

• GRL-H — Doppelradflansch, einfaches Lager
• GRL-L — Einzelradflansch, einfaches Lager (Stahl oder Kunststoff)
• GRL-P-L — Einzelradflansch, Lageraufnahme oder Bolzen
• GRL-2-L — Einzelradflansch, doppeltes Lager
• GRL-S2-H — Doppelradflansch, doppeltes Lager (Lageraufnahme)

Produktvarianten (Tabelle)
ID | SKU | Artikelnummer | Material | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | W (mm) | W1 (mm) | A (mm) | B (mm) | Lagerart | Anwendbare Rollenstifte | PN
151011 | GRL30J-H | GRL30J-H | Plastic | 6 | 30 | 22 | 17 | 13 | 12 | 5 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
151024 | GRL30S-H | GRL30S-H | Steel | 6 | 30 | 22 | 17 | 13 | 12 | 5 | 3.0 | 6 | 606ZZ | RLP0606, RLP06E, RLP06S
151036 | GRL40-H-SUS | GRL40-H-SUS | Stainless | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151039 | GRL40J-H | GRL40J-H | Plastic | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151196 | GRL40S-H | GRL40S-H | Steel | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151197 | GRL40SH-H | GRL40SH-H | Hardened Steel | 8 | 40 | 30 | 22 | 18 | 16 | 7 | 4.5 | 7 | 608ZZ | RLP0807F, RLP0807, RLP08E, RLP08S
151205 | GRL50-H-SUS | GRL50-H-SUS | Stainless | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151042 | GRL50J-H | GRL50J-H | Plastic | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151053 | GRL50S-H | GRL50S-H | Steel | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S
151055 | GRL50SH-H | GRL50SH-H | Hardened Steel | 10 | 50 | 36 | 26 | 22 | 19 | 10 | 5.5 | 8 | 6000ZZ | RLP1008F, RLP1008, RLP10E, RLP10S

Medien
Technisches Datenblatt (PDF) für dieses Produkt verfügbar.

Technische Spezifikationen

• Design: doppelflanschige Abdeckung mit einer einzelnen Lagerrolle (GRL-H Serie)
• Anwendungen: mittlere Beanspruchung — Schiebetüren, Fördertransport
• Gehäusematerialien: 1045-Stahl, nickelplattiert; 4135-Stahl wärmebehandelt (schwarze Oxidbeschichtung); schwarzer Polyacetal-Kunststoff; 303-Edelstahl
• Lager und Sicherungsring: Stahl oder Edelstahl
• Gehärtete Stahloption: verschleißfest, schützt vor Eindringen von Spänen und Schmutz
• Kompatible Schiene: polierte quadratische Stahlleiste
• Erhältliche Varianten: verschiedene Durchmesser und Materialien (siehe Tabelle der Produktvarianten für D / D1 / D2 / D3 / D4 / W / W1 / A / B)
