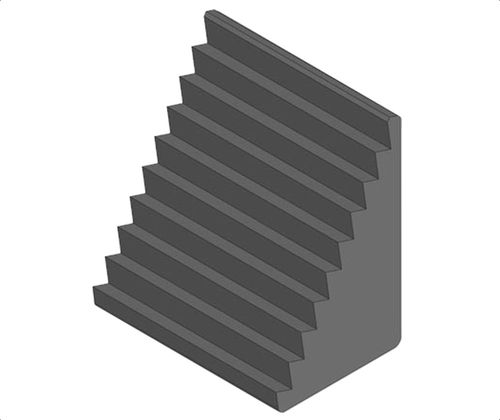

Handbedientes Klemmelement F114 series

mechanischfür WerkstückeStahl

Produktübersicht
Wird verwendet, um vertikale oder horizontale Unterstützung für Bandklemmen bereitzustellen. Die Höhe wird vertikal in 1/8 in-Schritten bzw. horizontal in 1/16 in-Schritten verstellt. Jede Artikelnummer umfasst zwei Hälften des Blocks. Hergestellt aus Stahl mit schwarzer Oxidbeschichtung. Erhältlich in Stahl (F114) und Aluminium (F113) Ausführungen.

Teilenummern und Abmessungen
ID | SKU | Teilenummer | L in | L1 in | W in | H in | H1 in | Kapazität des kompletten Blocks (lbs)
130861 | F114-1612 | F114-1612 | 11/16 | 1/16 | 1 | 1-1/8 | 1/8 | 3/4 bis 1-1/2
130862 | F114-1618 | F114-1618 | 1-1/32 | 1/16 | 1 | 1-3/4 | 1/8 | 1-1/8 bis 2-1/2
130863 | F114-1640 | F114-1640 | 2-3/8 | 1/16 | 1 | 3-7/8 | 1/8 | 2-1/2 bis 6
130864 | F114-2424 | F114-2424 | 1-1/2 | 1/16 | 1-1/2 | 2-3/8 | 1/8 | 1-1/2 bis 3-3/4
130865 | F114-2440 | F114-2440 | 2-3/8 | 1/16 | 1-1/2 | 3-7/8 | 1/8 | 2-1/2 bis 6
130866 | F114-2456 | F114-2456 | 3-5/16 | 1/16 | 1-1/2 | 5-1/2 | 1/8 | 3-1/2 bis 9
130867 | F114-3224 | F114-3224 | 1-1/2 | 1/16 | 2 | 2-3/8 | 1/8 | 1-1/2 bis 3-3/4
130868 | F114-3256 | F114-3256 | 3-5/16 | 1/16 | 2 | 5-1/2 | 1/8 | 3-1/2 bis 9

Medien

• Anleitung zur Verwendung (Illustration/Grafik)

Merkmale / Technische Daten

• Material: Stahl (schwarze Oxidbeschichtung); Aluminiumoption verfügbar (andere Teilefamilie)
• Einstellschritte: Vertikal 1/8 in; Horizontal 1/16 in
• Jede Artikelnummer umfasst zwei Hälften des Blocks
• Mehrere Größen verfügbar (siehe Tabelle Teilenummern und Abmessungen für L, L1, W, H, H1 und Kapazitätsbereiche)
• Konzipiert zur Bereitstellung von vertikalem oder horizontalem Halt für Bandklemmen
