Drahtfeder BJ747 series

KohlenstoffstahlStahlkorrosionsbeständig

Produktübersicht

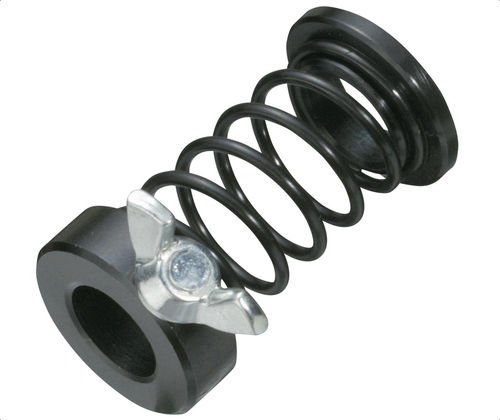

Wird mit einem Bandspanner verwendet, um die Schelle vom Werkstück zurückzuziehen. Die Rändelschraube erlaubt die Einstellung der Federkraft. Feder aus wärmebehandeltem Federstahldraht. Auflage aus legiertem Stahl 1045 mit schwarzer Oxidbeschichtung.

Bauteiloptionen

• ID 150209 — SKU BJ747-06001 — Gewinde M4x0.70 — D 14 mm — D1 6,5 mm — D2 21 mm — H 18 bis 26 mm
• ID 130602 — SKU BJ747-08001 — Gewinde M4x0.70 — D 16 mm — D1 8,5 mm — D2 21 mm — H 19 bis 29 mm
• ID 130605 — SKU BJ747-10001 — Gewinde M4x0.70 — D 20 mm — D1 10,5 mm — D2 21 mm — H 25 bis 40 mm
• ID 130608 — SKU BJ747-12001 — Gewinde M4x0.70 — D 25 mm — D1 13,0 mm — D2 21 mm — H 30 bis 46 mm
• ID 130610 — SKU BJ747-16001 — Gewinde M5x0.80 — D 28 mm — D1 16,5 mm — D2 21 mm — H 35 bis 50 mm
• ID 150210 — SKU BJ747-20001 — Gewinde M5x0.80 — D 32 mm — D1 20,5 mm — D2 21 mm — H 40 bis 63 mm
• ID 150211 — SKU BJ747-24001 — Gewinde M5x0.80 — D 40 mm — D1 24,5 mm — D2 21 mm — H 51 bis 71 mm

Verfügbare Größen / Auswahl
Kontaktflächen-Durchmesser mm

• 14
• 16
• 20
• 25
• 28
• 32
• 40

Gesamthöhe mm

• 18 bis 26
• 19 bis 29
• 25 bis 40
• 30 bis 46
• 35 bis 50
• 40 bis 63
• 51 bis 71

Medien & Dokumentation
Technisches Datenblatt (PDF) für das Produkt BJ747 verfügbar.

Funktionen / Technische Spezifikationen

• Modell: BJ747
• Produkttyp: Federstützen für Bandspanner (Zubehör für Bandspanner)
• Funktion: Zieht den Bandspanner vom Werkstück zurück; einstellbare Federkraft über Rändelschraube
• Federwerkstoff: Wärmebehandelter Federstahldraht
• Auflagenmaterial: Legierter Stahl 1045 mit schwarzer Oxidbeschichtung
• Anwendbare Gewindegrößen: M4x0.70 und M5x0.80 je nach Teilenummer
• Mehrere Teilenummern/Größen verfügbar mit Kontaktdurchmessern von 14 mm bis 40 mm und den oben aufgeführten Gesamthöhenbereichen
