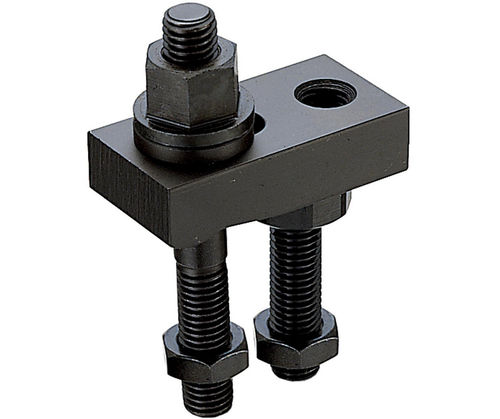

Mechanische Spanneinheit BJ156-A

für WerkstückeStahlaus brüniertem Stahl

Beschreibung
Diese Bandklemme liefert hohe Klemmkräfte zum Halten von Stempeln, Vorrichtungen und Werkstücken an einer Vielzahl von Werkzeugmaschinen. Der lange Montage-Schlitz ermöglicht große Verstellwege und eine präzise Positionierung. Das Bandende ist für Auflagezwecke mit einem Innengewinde versehen. Die Bolzen werden aus 4135-Stahl gefertigt, vergütet und mit schwarzer Oxidschicht versehen; Gehäuse der Bandklemme und weitere Bauteile sind aus 1045-Stahl, vergütet und mit schwarzer Oxidschicht versehen. Erhältlich mit M8×1.25 oder M10×1.50 Gewinden in verschiedenen SKU-Längen und -Konfigurationen; die Klemmkraft variiert je nach SKU (siehe Teileoptionen).

Produktarten

• BJ156-A — Bandklemmen — Innengewinde-Radius-Klemmensätze, Typ A
• BJ156-B — Bandklemmen — Innengewinde-Radius-Klemmensätze, Typ B

Teileoptionen (Tabelle)
Detail | ID | SKU | Gewinde | L | L1 | L2 | L3 | L4 | W | H Max. | H1 | H2 | H3 | H4 | Klemmkraft Min. (Lbs) | Klemmkraft Max. (Lbs) | Schraubendrehmoment (ft/lbs) | PN
Row | 142484 | BJ156-08050A1 | M8×1.25 | 50 | 12 | 14 | 14 | 5 | 19 | 51 | 15 - 25 | 12 | 12 | 22 - 12 | 1,050 | 1,500 | 13 |
Row | 142485 | BJ156-08050A2 | M8×1.25 | 50 | 12 | 14 | 14 | 5 | 19 | 66 | 20 - 35 | 12 | 14 | 27 - 12 | 1,050 | 1,500 | 13 |
Row | 142486 | BJ156-08063A1 | M8×1.25 | 63 | 12 | 27 | 27 | 5 | 19 | 51 | 15 - 25 | 12 | 12 | 22 - 12 | 800 | 1,500 | 13 |
Row | 142487 | BJ156-08063A2 | M8×1.25 | 63 | 12 | 27 | 27 | 5 | 19 | 66 | 20 - 35 | 12 | 14 | 27 - 12 | 800 | 1,500 | 13 |
Row | 142488 | BJ156-08080A1 | M8×1.25 | 80 | 15 | 34 | 34 | 5 | 19 | 55 | 15 - 25 | 16 | 12 | 22 - 12 | 800 | 1,500 | 13 |
Row | 142489 | BJ156-08080A2 | M8×1.25 | 80 | 15 | 34 | 34 | 5 | 19 | 66 | 20 - 35 | 16 | 14 | 27 - 12 | 800 | 1,500 | 13 |
Row | 142490 | BJ156-10063A1 | M10×1.50 | 63 | 15 | 18 | 18 | 5 | 25 | 62 | 20 - 30 | 12 | 18 | 20 - 10 | 1,650 | 2,400 | 25 |
Row | 142491 | BJ156-10063A2 | M10×1.50 | 63 | 15 | 18 | 18 | 5 | 25 | 80 | 25 - 45 | 12 | 20 | 30 - 10 | 1,650 | 2,400 | 25 |
Row | 142492 | BJ156-10080A1 | M10×1.50 | 80 | 15 | 32 | 32 | 5 | 25 | 63 | 20 - 30 | 16 | 18 | 20 - 10 | 2,000 | 3,350 | 33 |
Row | 142493 | BJ156-10080A2 | M10×1.50 | 80 | 15 | 32 | 32 | 5 | 25 | 80 | 25 - 45 | 16 | 20 | 30 - 10 | 2,000 | 3,350 | 33 |

Medien
PDF mit technischen Daten für dieses Produkt verfügbar.

Technische Daten

• Anwendung: Fixieren von Stempeln, Vorrichtungen und Werkstücken an einer Vielzahl von Maschinen
• Montage: Langer Montage-Schlitz für großen Verstellbereich und genaue Positionierung
• Bandende: Innengewindet zur Auflage
• Material der Bolzen: 4135-Stahl, vergütet und mit schwarzer Oxidschicht
• Gehäuse der Bandklemme & weitere Teile: 1045-Stahl, vergütet und mit schwarzer Oxidschicht
• Verfügbare Gewindegrößen: M8×1.25 und M10×1.50 (verschiedene SKU-Längen und -Konfigurationen)
• Klemmkraftbereich (je nach SKU): ca. 800 bis 3.350 lbs (siehe Teileoptionen-Tabelle für Werte pro SKU)
