Klemmelement mit mechanischer Verriegelung BJ151 series

mechanischzur maschinellen Fertigungfür Werkstücke

Übersicht

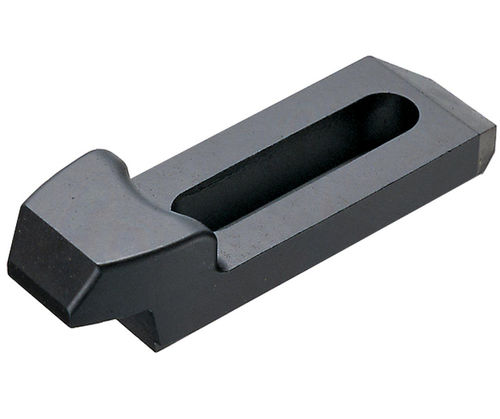

Schwanenhals-Spannband BJ151, ausgelegt für hohe Spannkräfte und flexible Positionierung. Konische Vorder- und Rückenden sowie langer Montageausschnitt ermöglichen einen großen Einstellbereich. Hergestellt aus legiertem Stahl 4140, vergütet, mit schwarzer Oxidbeschichtung.

Hauptmerkmale

• Schwanenhals-Spannband, erhältlich in Standard- und Breitausführung
• Konische Vorder- und Rückenden für sicheren Sitz
• Langer Montageausschnitt für erweiterten Verstellbereich und präzise Positionierung
• Material: legierter Stahl 4140; Wärmebehandlung: vergütet; Oberfläche: schwarze Oxidschicht
• Ausgelegt für hohe Spannkräfte zum Halten von Matrizen, Vorrichtungen und Werkstücken

Verfügbare Teile & Abmessungen

• BJ151-12118 (SKU 142320): D 14 mm; L 118 mm; L1 44 mm; L2 50 mm; L3 102 mm; W 36 mm; W1 29 mm; H 30 mm; H1 16 mm; H2 15 mm; Spannkraft 1.800–3.620 lbs; Schraubendrehmoment 52 ft/lbs
• BJ151-16165 (SKU 142321): D 18 mm; L 165 mm; L1 60 mm; L2 70 mm; L3 145 mm; W 50 mm; W1 40 mm; H 50 mm; H1 25 mm; H2 24,5 mm; Spannkraft 2.880–5.300 lbs; Schraubendrehmoment 95 ft/lbs

Teileoptionen

• Gesamtlänge (L): 118 mm, 165 mm
• Gesamtbreite (W): 36 mm, 50 mm
• Gesamthöhe (H): 30 mm, 50 mm

Anwendungen

• Fixierung von Matrizen, Vorrichtungen und Werkstücken
• Verwendung an Pressen, Fräsmaschinen und diversen Werkzeugmaschinen
• Geeignet für Aufspannungen mit hohen Spannkräften und verstellbarer Positionierung

Medien
Technische Daten (PDF) für dieses Produkt verfügbar.

Technische Daten

• Material: legierter Stahl 4140
• Wärmebehandlung: vergütet
• Oberfläche: schwarze Oxidschicht
• Konstruktion: Schwanenhals-Spannband mit konischen Enden und langem Montageausschnitt
• Verfügbare Teilenummern und Spannkraftbereiche: BJ151-12118 (1.800–3.620 lbs), BJ151-16165 (2.880–5.300 lbs)
• Empfohlenes Schraubendrehmoment: 52 ft/lbs (BJ151-12118), 95 ft/lbs (BJ151-16165)
• Referenzierte Abmessungen: D, L, L1, L2, L3, W, W1, H, H1, H2 (Werte in mm)
