Spannsatz für T-Rille F102 series

mit Anschlagaus brüniertem StahlStahl

Übersicht

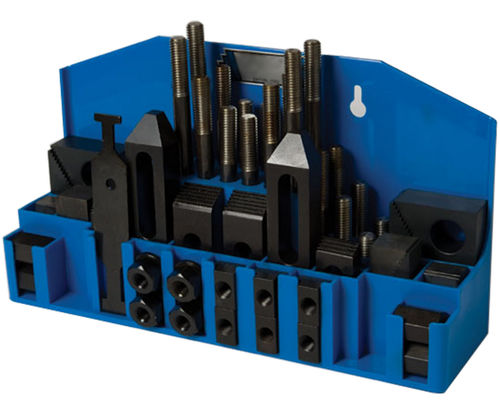

Spannsatz mit Gurten und 1-1/2 Zoll Stufenblöcken zur Verwendung an Maschinentischen mit T-Nuten. Blöcke aus Stahl mit schwarzer Oxidbeschichtung. Spannteile aus wärmebehandeltem Stahl mit schwarzer Oxidbeschichtung. Hinweis: Der in der Abbildung gezeigte Halter ist nicht enthalten.

Produkttypen

• Gewindestifte
• T-Nut
• Flanschmuttern
• Muffenmuttern
• Stufenblöcke
• Stufenklammern

Teileoptionen (Tabelle)
ID | SKU | Teilenummer | Gewinde (in) | Tischnut (in) | Blockbreite (in) | T-Nut | Step Clamp 2 ea | Med Step Clamp 2 ea | Large Step Clamp 2 ea | Step Block 2 ea | Med Step Block 2 ea | Large Step Block 2 ea | PN
130968 | F102-0809 | F102-0809 | 1/2-13 | 9/16 | 1-1/2 | F116-0809 | F112-0840 | F112-0864 | F112-0896 | F114-2424 | F114-2440 | F114-2456
130969 | F102-0810 | F102-0810 | 1/2-13 | 5/8 | 1-1/2 | F116-0810 | F112-0840 | F112-0864 | F112-0896 | F114-2424 | F114-2440 | F114-2456
130970 | F102-0811 | F102-0811 | 1/2-13 | 11/16 | 1-1/2 | F116-0811 | F112-0840 | F112-0864 | F112-0896 | F114-2424 | F114-2440 | F114-2456
130971 | F102-1011 | F102-1011 | 5/8-11 | 11/16 | 1-1/2 | F116-1011 | F112-1040 | F112-1064 | F112-1096 | F114-2424 | F114-2440 | F114-2456
130972 | F102-1012 | F102-1012 | 5/8-11 | 3/4 | 1-1/2 | F116-1012 | F112-1040 | F112-1064 | F112-1096 | F114-2424 | F114-2440 | F114-2456
130973 | F102-1013 | F102-1013 | 5/8-11 | 13/16 | 1-1/2 | F116-1013 | F112-1040 | F112-1064 | F112-1096 | F114-2424 | F114-2440 | F114-2456

Medien
Set Components (PDF) verfügbar.

Merkmale / Technische Daten

• Modell / Serie: F102
• Typ: Spannsatz mit Band
• Blockbreite: 1-1/2 Zoll
• Blockmaterial / -oberfläche: Stahl mit schwarzer Oxidbeschichtung
• Material / Oberfläche der Spannteile: wärmebehandelter Stahl mit schwarzer Oxidbeschichtung
• Kompatibilität: für Maschinentische mit T-Nuten; mehrere Varianten bei Gewinde- und Nutgrößen verfügbar (z. B. Gewinde 1/2-13 und 5/8-11; Nutbreiten von 9/16 bis 13/16 Zoll dargestellt)
• Enthaltene/zugeordnete Komponenten (variieren je nach Teilenummer): Gewindestifte, T-Nuten, Stufenklammern (verschiedene Größen), Stufenblöcke (verschiedene Größen), Flanschmuttern, Muffenmuttern
• Verfügbare Teilenummern / Varianten: F102-0809, F102-0810, F102-0811, F102-1011, F102-1012, F102-1013 (jede Variante ist mit spezifischen T-Nut / Klammer / Block Referenzen gepaart)
