Klemmverbinder BJ150 series

Übersicht

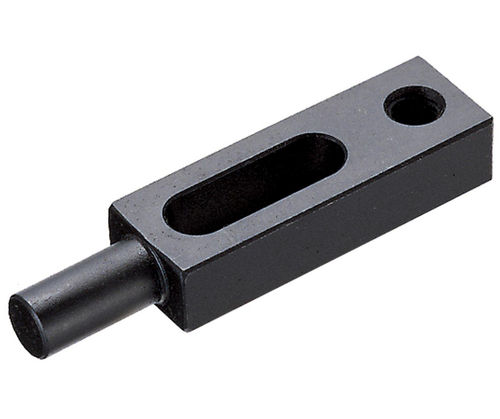

Zum Niederhalten von Stempeln, Vorrichtungen und Werkstücken auf verschiedenen Maschinentypen. Diese Nasenklemmen mit Innengewinde liefern hohe Spannkräfte und ermöglichen dank einer langen Montageöffnung eine präzise Positionierung. Hergestellt aus legiertem Stahl 1045, gehärtet und angelassen, mit schwarzer Oxidoberfläche zur Korrosionsbeständigkeit.

Produktarten

• Gerade Nase (aktuell)
• Winkel-Nase (verwandtes Produkt)

Verfügbare Teile (Tabelle)
ID | SKU | Teilenummer | Gewinde | D | D1 | L | L1 | L2 | L3 | L4 | W | H | Spannkraft min (Lbs) | Spannkraft max (Lbs) | Schraubmoment (ft/lbs)
142314 | BJ150-08063 | BJ150-08063 | M8×1,25 | 10 | 9 | 63 | 14 | 8 | 18 | 15 | 19 | 12 | 600 | 1.100 | 10
142315 | BJ150-08075 | BJ150-08075 | M8×1,25 | 10 | 9 | 75 | 20 | 8 | 18 | 20 | 19 | 12 | 490 | 1.030 | 10

Teileoptionen

• Gesamtlänge (L): 63 mm, 75 mm
• Zylinderlänge (D1): 14 mm, 20 mm

Medien
Produktdaten und technische Spezifikationen als PDF-Produktdatenblatt verfügbar (product specification sheet).

Technische Daten

• Material: legierter Stahl 1045, gehärtet und angelassen
• Oberfläche: schwarzes Oxid
• Funktion / Anwendung: Niederhalten von Stempeln, Vorrichtungen und Werkstücken auf verschiedenen Maschinen
• Konstruktionsmerkmal: lange Montageöffnung für großen Verstellbereich und präzise Positionierung
• Erzielt hohe Spannkräfte (Werte siehe Tabelle)
• Produktvarianten: BJ150 gerade Nase und BJ150 Winkel-Nase
• Verfügbares Gewinde: M8×1,25
• Verfügbare Gesamtlängen: 63 mm und 75 mm
• Verfügbare Zylinderlängen: 14 mm und 20 mm
• Beispielteil BJ150-08063 – L = 63 mm, D1 = 14 mm, Spannkraft min 600 lbs, max 1.100 lbs, Schraubmoment 10 ft/lbs
• Beispielteil BJ150-08075 – L = 75 mm, D1 = 20 mm, Spannkraft min 490 lbs, max 1.030 lbs, Schraubmoment 10 ft/lbs
