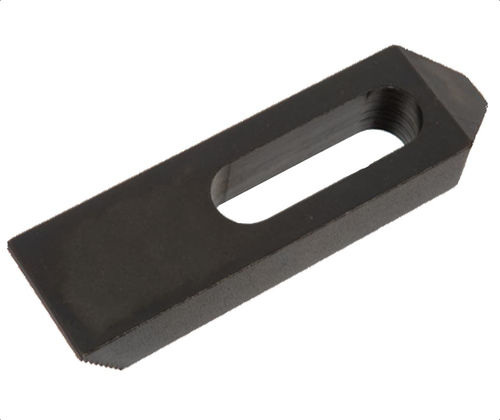

Klemmverbinder F112 series

Produktübersicht
Zum Festhalten von Gesenken, Vorrichtungen und Werkstücken auf einer Vielzahl von Maschinen. Die Zähne greifen in stufige Stahl‑ und Aluminiumkeile und ermöglichen Höheneinstellungen in 1/8”‑Schritten. Der lange Montage-Schlitz bietet einen großen Verstellbereich für Klemmenpositionierung. Hergestellt aus vergütetem Stahl mit schwarzer Oxidationsoberfläche.

Produkttypen

• F112 — Bandklemmen: Stahl; verwenden mit stufigen Klammern F113/F114

Teileoptionen (Tabelle)
ID | SKU | Part Number | Length (in) | L1 (in) | L2 (in) | L3 Tip (in) | W Width (in) | W1 Slot (in) | W1 Bolt Size | W2 Tip (in) | H Height (in) | H1 Tip (in)
131005 | F112-0640 | F112-0640 | 2-1/2 | 0.84 | 0.81 | 0.48 | 1 | 0.44 | 5-16 or 3/8 | 0.44 | 1/2 | 0.22
131006 | F112-0664 | F112-0664 | 4 | 1.03 | 1.44 | 0.64 | 1 | 0.44 | 5-16 or 3/8 | 0.25 | 5/8 | 0.25
131007 | F112-0696 | F112-0696 | 6 | 1.16 | 2.19 | 0.70 | 1-1/8 | 0.44 | 5-16 or 3/8 | 0.31 | 3/4 | 0.34
131008 | F112-0840 | F112-0840 | 2-1/2 | 0.91 | 0.69 | 0.48 | 1-1/8 | 0.56 | 1/2 | 0.56 | 1/2 | 0.22
131009 | F112-0864 | F112-0864 | 4 | 1.16 | 1.31 | 0.70 | 1-1/4 | 0.56 | 1/2 | 0.44 | 3/4 | 0.34
131010 | F112-0896 | F112-0896 | 6 | 1.28 | 2.06 | 0.70 | 1-1/4 | 0.56 | 1/2 | 0.44 | 7/8 | 0.47
131011 | F112-1040 | F112-1040 | 2-1/2 | 0.97 | 0.56 | 0.48 | 1-1/4 | 0.69 | 5/8 | 0.69 | 5/8 | 0.34
131012 | F112-1064 | F112-1064 | 4 | 1.28 | 1.19 | 0.70 | 1-1/2 | 0.69 | 5/8 | 0.69 | 3/4 | 0.34
131013 | F112-1096 | F112-1096 | 6 | 1.41 | 1.94 | 0.78 | 1-1/2 | 0.69 | 5/8 | 0.59 | 7/8 | 0.42
131014 | F112-1228 | F112-1228 | 8 | 1.91 | 2.19 | 1.05 | 1-3/4 | 0.81 | 3/4 | 0.53 | 1-1/8 | 0.52

Hinweise

• Die Zähne greifen sowohl in stufige Stahl‑ als auch Aluminiumkeile und ermöglichen Höheneinstellung in 1/8”‑Schritten.
• Langer Montage‑Schlitz für großen Verstellbereich und exakte Positionierung.
• Material: vergüteter Stahl mit schwarzer Oxidschicht.

Technische Merkmale / Spezifikationen

• Modell / Serie: F112
• Typ: Bandklemme, gestuft zur Höhenverstellung
• Material: vergüteter Stahl
• Oberfläche: schwarzes Oxid
• Höhenverstellung: in 1/8”‑Schritten (Zähne greifen in Keile)
• Kompatible Keile/Blöcke: F113 / F114
• Montage: langer Schlitz zur verstellbaren Positionierung
• Erhältliche Größen & Abmessungen: siehe Teileoptionen oben (SKUs F112-0640 bis F112-1228)
