Klemmverbinder BJ158 series

Produktübersicht

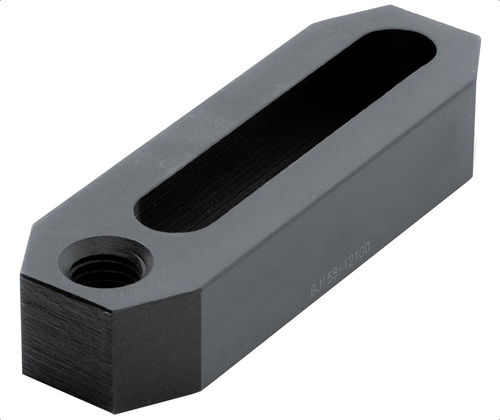

Die Bandklemme BJ158 liefert hohe Spannkräfte zum Niederhalten von Stempeln, Vorrichtungen und Werkstücken bei einer Vielzahl von Werkzeugmaschinen. Der lange Montage-Schlitz ermöglicht großen Klemmenhub und flexible Positionierung. Das Ende ist zur Unterstützung mit Innengewinde versehen. Hergestellt aus legiertem Stahl 1045, wärmebehandelt mit schwarzer Oxidbeschichtung.

Produkttypen

• BJ158 — Bandklemmen (Innengewinde)
• BJ156 — Bandklemmen (Innengewinde, Radius)
• BJ153 — Bandklemmen (Innengewinde, konische Spitze)
• BJ159 — Bandklemmen (doppelt innengewindig)

Verfügbare Teileoptionen (Tabelle)
Überschrift: ID | SKU | Gewinde | L (mm) | L1 (mm) | L2 (mm) | L3 (mm) | W (mm) | W1 (mm) | H (mm) | Klemmkraft min (Lbs) | Klemmkraft max (Lbs) | Schraubmoment (ft/lbs)

• BJ158-08063 | BJ158-08063 | M8x1.25 | 63 | 19 | 36 | 7 | 19 | 9 | 12 | 720 | 1,800 | 12
• BJ158-08080 | BJ158-08080 | M8x1.25 | 80 | 19 | 53 | 7 | 19 | 9 | 12 | 790 | 1,930 | 12
• BJ158-10080 | BJ158-10080 | M10x1.50 | 80 | 25 | 45 | 10 | 25 | 11 | 16 | 1,530 | 3,800 | 33
• BJ158-10100 | BJ158-10100 | M10x1.50 | 100 | 25 | 65 | 10 | 25 | 11 | 16 | 1,640 | 4,110 | 33
• BJ158-10125 | BJ158-10125 | M10x1.50 | 125 | 25 | 90 | 10 | 25 | 11 | 16 | 1,730 | 4,340 | 33
• BJ158-12100 | BJ158-12100 | M12x1.75 | 100 | 28 | 60 | 10 | 32 | 13 | 19 | 2,290 | 5,760 | 59
• BJ158-12125 | BJ158-12125 | M12x1.75 | 125 | 28 | 85 | 10 | 32 | 13 | 19 | 2,470 | 6,180 | 59
• BJ158-12160 | BJ158-12160 | M12x1.75 | 160 | 28 | 120 | 10 | 32 | 13 | 19 | 2,610 | 6,520 | 59
• BJ158-16125 | BJ158-16125 | M16x2.00 | 125 | 36 | 73 | 12 | 38 | 17 | 25 | 2,720 | 6,810 | 95
• BJ158-16160 | BJ158-16160 | M16x2.00 | 160 | 36 | 108 | 12 | 38 | 17 | 25 | 2,970 | 7,420 | 95

Technische Daten

• Werkstoff: legierter Stahl 1045
• Oberfläche: wärmebehandelt, schwarze Oxidbeschichtung
• Ende: mit Innengewinde zur Unterstützung
• Montage: langer Schlitz für großen Klemmenhub und Positionierung
• Einsatzgebiet: Niederhalten von Stempeln, Vorrichtungen und Werkstücken auf unterschiedlichen Maschinen
• Verfügbare SKUs und Maße (ausgewählte Beispiele):
  • BJ158-08063 — Gewinde M8x1.25; L 63; L1 19; L2 36; L3 7; W 19; W1 9; H 12; Klemmkraft 720–1,800 Lbs; Schraubmoment 12 ft/lbs
  • BJ158-08080 — Gewinde M8x1.25; L 80; L1 19; L2 53; L3 7; W 19; W1 9; H 12; Klemmkraft 790–1,930 Lbs; Schraubmoment 12 ft/lbs
  • BJ158-10080 — Gewinde M10x1.50; L 80; L1 25; L2 45; L3 10; W 25; W1 11; H 16; Klemmkraft 1,530–3,800 Lbs; Schraubmoment 33 ft/lbs
  • BJ158-10100 — Gewinde M10x1.50; L 100; L1 25; L2 65; L3 10; W 25; W1 11; H 16; Klemmkraft 1,640–4,110 Lbs; Schraubmoment 33 ft/lbs
  • BJ158-10125 — Gewinde M10x1.50; L 125; L1 25; L2 90; L3 10; W 25; W1 11; H 16; Klemmkraft 1,730–4,340 Lbs; Schraubmoment 33 ft/lbs
  • BJ158-12100 — Gewinde M12x1.75; L 100; L1 28; L2 60; L3 10; W 32; W1 13; H 19; Klemmkraft 2,290–5,760 Lbs; Schraubmoment 59 ft/lbs
  • BJ158-12125 — Gewinde M12x1.75; L 125; L1 28; L2 85; L3 10; W 32; W1 13; H 19; Klemmkraft 2,470–6,180 Lbs; Schraubmoment 59 ft/lbs
  • BJ158-12160 — Gewinde M12x1.75; L 160; L1 28; L2 120; L3 10; W 32; W1 13; H 19; Klemmkraft 2,610–6,520 Lbs; Schraubmoment 59 ft/lbs
  • BJ158-16125 — Gewinde M16x2.00; L 125; L1 36; L2 73; L3 12; W 38; W1 17; H 25; Klemmkraft 2,720–6,810 Lbs; Schraubmoment 95 ft/lbs
  • BJ158-16160 — Gewinde M16x2.00; L 160; L1 36; L2 108; L3 12; W 38; W1 17; H 25; Klemmkraft 2,970–7,420 Lbs; Schraubmoment 95 ft/lbs
