Buchholz-Härteprüfer Model 263

manuell

Kurzbeschreibung
Der Eindruck-Härteprüfer Modell 263 führt die Eindruckprüfung nach Buchholz durch: Ein definierter Eindringkörper wirkt unter vorgegebener Last und Zeit auf die Beschichtung, die Länge des Eindrucks wird mikroskopisch gemessen und zur Ermittlung der Härte und der ungefähren Eindrucktiefe verwendet.

Prinzip und Auswertung
Gemessen wird die Eindrucklänge l (mm) nach vorgegebener Erholungszeit. Aus l ergeben sich:

• Buchholz-Eindruckwiderstand = 100 / l
• Ungefähre Eindrucktiefe (μm) = 8 × l²

Anwendungsbereich
Anwendbar unter folgenden Bedingungen:

• Die Beschichtung muss gleichmäßig, glatt und sauber auf einem ebenen Untergrund aufgebracht sein, der unter der Prüfkraft nicht nachgibt.
• Die Schichtdicke muss die berechnete Eindrucktiefe um mindestens 10 μm überschreiten.
• Für Vergleichsprüfungen Proben mit gleicher Schichtdicke sowie identische Konditionierungs- und Prüfbedingungen verwenden.

Da die Prüfung die Beschichtung nur geringfügig beschädigt, ist sie auch an Fertigteilen möglich.

Ausführung
Modell 263 besteht aus einem Metallblock mit zwei spitzen Auflagefüßen und einem Eindringkörper aus Hartmetall in Radform mit schneidenförmig auf 120° geschliffener Kante. Die Gesamtmasse beträgt 1000 ± 5 g. Die Prüfkraft ist auf 4,90–4,95 N (500–505 g) eingestellt, um einschlägige Normanforderungen zu erfüllen. Das Messmikroskop besitzt eine 20-fache Vergrößerung, integrierte Beleuchtung und einen Messbereich von 4 mm mit 0,1 mm Strichteilung.

Prüfablauf
Typische Prüfschritte:

• Die beiliegende selbstklebende Schablone so anbringen, dass die kreisförmige Aussparung die Eindruckstelle markiert und das Mikroskop rechtwinklig zur Eindruckstelle positioniert werden kann.
• Prüfstück ausrichten und das Gerät so positionieren, dass die Auflagepunkte mit den Schablonenzentren übereinstimmen.
• Gerät langsam absenken, sodass der Eindringkörper ohne Schlagkontakt auf das Prüfstück aufsetzt; nach 30 ± 1 s vertikal anheben.
• 35 ± 5 s nach dem Anheben die Eindrucklänge mit dem Mikroskop unter Nutzung der integrierten Beleuchtung und des Rektikels messen.
• Eindruck visuell prüfen, um die Anwendbarkeit der Methode zu beurteilen, dann Eindrucktiefe und Buchholz-Widerstand aus der gemessenen Länge berechnen.

Referenzklasse / Zertifikat
Das Modell 263 wird mit einem Herstellerprüfzertifikat M (Werkskalibrierung) geliefert, das Soll- und Istwerte des Eindringkörpers (Durchmesser, Dicke, Schnittwinkel, Schneidenradius, Prüfgewicht, Materialhärte, Oberflächenrauheit), Produktkennzeichnung, Kalibrierzustand der eingesetzten Prüfmittel, Datum und Namen des Prüfers dokumentiert. Das Ladegewicht ist auf (500 ± 5) g eingestellt.

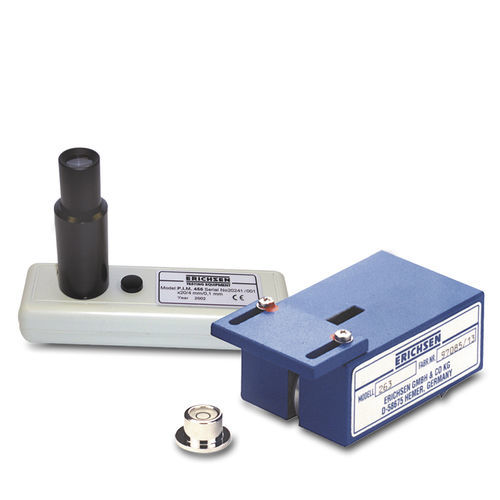

Lieferumfang

• Eindruck-Härteprüfer nach Buchholz, Modell 263
• Messmikroskop (20×, integrierte Beleuchtung)
• Dosenlibelle
• Aufklebeschablonen
• Kunststoffkoffer
• Betriebsanleitung
• Herstellerprüfzertifikat M

Normen

• DIN EN ISO 2815
• VDA 621-415

Technische Daten / Spezifikationen

• Modell: Model 263
• Bestellnummer: 00580131
• Antrieb: Manuell
• Abmessungen Prüfgerät (L×B×H): ca. 100 mm × 50 mm × 40 mm
• Nettogewicht Prüfgerät: ca. 0,2 kg (Gerätegehäuse) / Gesamtmasse 1000 ± 5 g
• Prüfkraft / Prüfgewicht: eingestellt auf 4,90–4,95 N (500–505 g)
• Eindringkörper: Hartmetallrad, schneidenförmiger Anschliff 120°
• Messmikroskop: 20-fache Vergrößerung, integrierte Beleuchtung, Messbereich 4 mm, Strichteilung 0,1 mm
• Lieferumfang: Gerät, Mikroskop, Dosenlibelle, Aufklebeschablonen, Kunststoffkoffer, Betriebsanleitung, Zertifikat
