Härteprüfer für Lacke und Beschichtungen 430 P-Smart

für KratzbeständigkeitTischfür die Fahrzeugindustrie

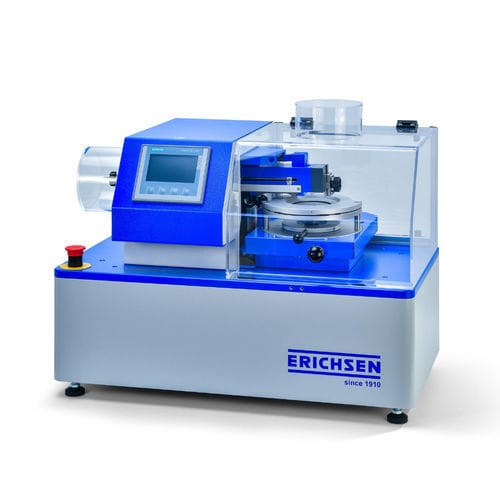

Das elektromotorische Ritzhärteprüfgerät SCRATCH HARDNESS TESTER 430 P-Smart ist ein Universalprüfgerät zur Durchführung von Ritz- und Schnittbeanspruchungen aller Art an Lackschichten und Kunststoffoberflächen. Es ermöglicht Einzelritze, parallele Schnitte und Gitterschnitte auf Probeplatten unterschiedlicher Dicke und ist speziell für Haftfestigkeitsprüfungen nach der Gitterschnittmethode sowie spezielle Kunststoffprüfungen nach Opel (Kratzbeständigkeit und Schreibeffekt) ausgelegt. Das Gerät bietet vielfältige Einstellmöglichkeiten und ein umfangreiches Sortiment an Prüfwerkzeugen. Die Prüfergebnisse sind reproduzierbar und aussagekräftig.

Ausführung und Funktion
Das Tischgerät verfügt über einen stabilen mechanischen Aufbau und eine Schutzhaube. Die Bedienung erfolgt über ein Touchpanel mit automatischer Menüführung. Der Prüfvorgang ist automatisiert, alle Geräteparameter (Schnittgeschwindigkeit, Schnittlänge, Schnittraster) sind per Tastendruck einstellbar. Für jeden Bewegungsablauf gibt es einen separaten Schrittmotorantrieb. Die Probe wird mit konstanter Geschwindigkeit unter der Prüfspitze linear bewegt, wobei die Last bis zu 50 N einstellbar ist. Zwei leicht austauschbare Kulissen für unterschiedliche Schneidwege sind im Lieferumfang enthalten. Das Gerät kann mitten im Gitterschnittmodus gestoppt werden, um die Prüfkraft für die nächste Prüfspur zu ändern. Bis zu 80 Prüfspuren mit 0,5 mm Abstand und unterschiedlichen Prüfkräften sind möglich. Es gibt vier Ausführungen: mit manueller oder motorischer Krafteinstellung und mit manueller oder automatischer Probendrehung. Die motorische Krafteinstellung ermöglicht einen Suchlauf mit ansteigender Prüflast (Lernritz). Für den unteren Lastbereich ist ein 6-teiliger Gewichtssatz als Zubehör erhältlich.

Besondere Merkmale

• 2 Schnittgeschwindigkeiten und 2 Schnittlängen, beliebig kombinierbar
• 9 feste Schnittraster nach allen gängigen Normen
• 1 frei programmierbares Schnittraster für Sonderanwendungen
• Schnittabstandseinstellung mit Schrittmotorpräzision
• „Stop“-Option zur Prüfkraftänderung während des Gitterschnittmodus
• Optische Anzeige beim Durchritzen isolierender Schichten
• Probenschnellspannvorrichtung mit großem Klemmbereich

Gitterschnittprüfungen
Gitterschnittprüfungen nach allen gängigen Normen können ohne spezielle Programmierung durchgeführt werden. Schnittraster wie 2 x 5, 6 x 1, 6 x 2, 6 x 3, 8 x 1, 8 x 2, 11 x 1 sind per Tastendruck wählbar. Die Schnitte werden automatisch durchgeführt, nach manueller Probendrehung um 90 wird das Raster komplettiert. Die Prüflast muss durch Vorversuche ermittelt werden. Eine 2,5-fach vergrößernde Lupe ist im Lieferumfang enthalten. Die Auswertung erfolgt visuell anhand von Vergleichsbildern gemäß Norm. Die Ergebnisse sind untereinander vergleichbar, aber nicht auf andere Prüfverfahren übertragbar.

Kratzbeständigkeitsprüfungen
Nach Opel (GME 60280 / GMW14688) wird die Prüfspitze mit Kugel-∅ 1 mm und das Raster „20 Schnitte im Abstand 2 mm“ verwendet. Die Prüflast beträgt 5 N, die Schnittgeschwindigkeit 1 m/min. Zur Auswertung wird der Helligkeitsunterschied (∆L) gemessen. Das Farbmessgerät sollte Lichtart D65, Messgeometrie d/8 mit Glanzausschluss und eine Messöffnung ∅ 27 mm haben.

Schreibeffektprüfungen
Für Schreibeffektprüfungen nach Opel wird ein spezieller Prüfeinsatz verwendet. Das Raster „80 Schnitte im Abstand 0,5 mm“ und eine Prüflast von 7 N werden genutzt. Die Auswertung erfolgt über den Glanzunterschied, gemessen mit einem Glanzmessgerät mit 60-Messgeometrie und kleiner Messfläche.

Sonderprüfungen

• Prüfspitzen: Kugelwerkzeuge mit ∅ 0,5 / 0,75 / 1 / 3 mm, asym. Werkzeuge
• Prüflast: Grobbereich 50 N (2-N-Teilung), Feinbereich 15 N (1-N-Abstufung)
• Schnittraster: vorprogrammiert (2x5, 6x1, 6x2, 6x3, 8x1, 8x2, 11x1, 20x2, 80x0.5), frei programmierbar bis 40 mm Breite
• Schnittmuster: Parallelschnitte oder Gitterschnitt
• Schneidweg: 25 mm oder 40 mm
• Schnittgeschwindigkeit: 16,7 mm/s (1 m/min) oder 40 mm/s

Bedienung über App
Das Steuerungskonzept erlaubt die Bedienung per Smartphone oder Tablet via App (kostenlos im Google Play Store / Apple Store), inklusive vielseitiger Einstell-, Dokumentations- und Datenverwaltungsoptionen.

Referenzklasse
Alle Varianten werden mit Kalibrierzertifikat nach DIN 55 350-18 ausgeliefert, das Ist- und Sollwerte für Auflagekraft, Ritzgeschwindigkeit, Schnittabstand, eingesetzte Prüfmittel, Produktkennzeichnung, Datum und Prüfer enthält. Es werden Soll- und Istwertvergleiche für Auflagekraft, Schnittgeschwindigkeit und Schnittabstand durchgeführt.

Normen

• GME 60280 GM / Opel
• GMW 14688 GM / Opel
• PV 3952 VW / Audi
• PV 3974 VW / Audi
• PV 3962 VW / Audi
• D45 1047 Renault
• MS210-05K Hyundai / Kia
• STD 4377 Volvo
• ISO 2409 Common
