Motorisierter Pendelschlagwerk Model 299/300

Produktbeschreibung
Die Pendeldämpfungsprüfung mit dem Pendeldämpfungsprüfgerät Modell 299/300 dient zur Beurteilung des mechanischen Dämpfungsverhaltens von Lackierungen, Anstrichen und ähnlichen Beschichtungen. Das Gerät misst die Dämpfung der Schwingungen eines genormten Pendels, das auf der Prüffläche aufliegt.

Prinzip der Prüfung
Die Schwingungen eines sich auf der Prüffläche aufstützenden, genormten Pendels werden umso stärker gedämpft, je „weicher“ die Beschichtung ist. Die Messung erfolgt nach den gängigen Pendelverfahren (z. B. König, Persoz).

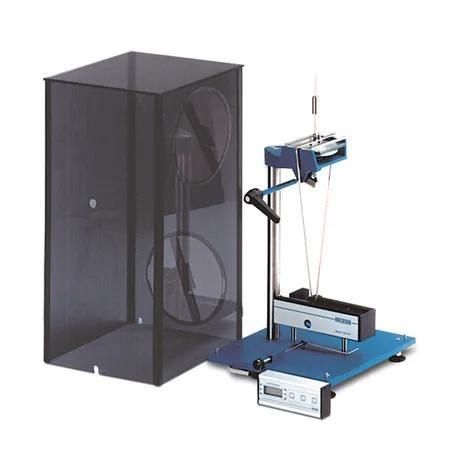

Ausführung und Funktion
Das Stativ besteht aus einer nivellierbaren Grundplatte und einer Säule mit Probenaufnahme für Prüftafeln bis max. 250 x 100 x 15 mm. Eine Schutzhaube aus Acrylglas mit Öffnungen zur Probenaufnahme schützt vor Staub und Zugluft. Die Bedienung erfolgt über ein externes Bedienterminal mit 4-stelligem LC-Display.

Pendel (optional)

• Pendel nach König, entsprechend DIN 53 157
• Pendel nach Persoz, entsprechend NF T 30-016

Messmodule / Ausführungen

• Grund-Version: Auslenkung des Pendels manuell über Hebelmechanismus; Freigabe über Drahtauslöser.
• Automatik-Version: Auslenkung und Auslösung automatisch. Vorteile: bequeme Handhabung, reproduzierbare Prüfergebnisse, einfaches Wechseln des Pendeltyps.

Bedienterminal und Anzeige
Die Eingabe des Pendeltyps erfolgt über das Bedienterminal. Auf dem 4-stelligen LC-Display können wahlweise die Anzahl der Schwingungen, die Prüfdauer oder die Periodendauer des Pendels abgelesen werden.

Referenzklasse / Werkskalibrierung
Beide Versionen (manuell/automatisch) werden mit einem Herstellerprüfzertifikat M (Werkskalibrierung) ausgeliefert. Das Zertifikat enthält u. a.:

• Soll- und Istwerte für die Schwingungsgrößen der Pendel
• Planheit der Kalibrierplatte
• Eingesetzte Prüfmittel mit Kalibrierstand
• Produktkennzeichnung
• Datum
• Name des Prüfers

Lieferumfang

• Pendeldämpfungs-Prüfgerät, Modell 299/300 (ohne Pendel und Messmodul)
• Schutzhaube aus Acrylglas
• Kalibrierplatte mit Herstellerprüfzertifikat
• Dosenlibelle
• Betriebsanleitung

Normen

• SNV 37 112
• SIS 18 41 86
• NEN 5319
• VDA 621 - 410
• DIN 53 157
• DIN ISO 1522
• ASTM D 4366
• NF T 30 016
• BS 3900 : E5

Charakteristiken / Spezifikationen technische

• Antrieb: Elektrisch
• Leistungsaufnahme: max. 25 VA
• Spannungsversorgung: 230 VAC ± 10 %
• Portabel / Stationär: Stationär
• Grundgerät: Abmessungen ca. 700 mm x 325 mm x 345 mm (H x B x T)
• Grundgerät: Nettogewicht ca. 17 kg
• Bedienterminal (optional): Abmessungen ca. 35 mm x 167 mm x 65 mm (H x B x T); Nettogewicht ca. 0,4 kg
• Messmodul (Grund-Version): Abmessungen ca. 60 mm x 235 mm x 70 mm (H x B x T); Nettogewicht ca. 0,5 kg
• Messmodul (Automatik-Version): Abmessungen ca. 65 mm x 235 mm x 107 mm (H x B x T); Nettogewicht ca. 0,75 kg
