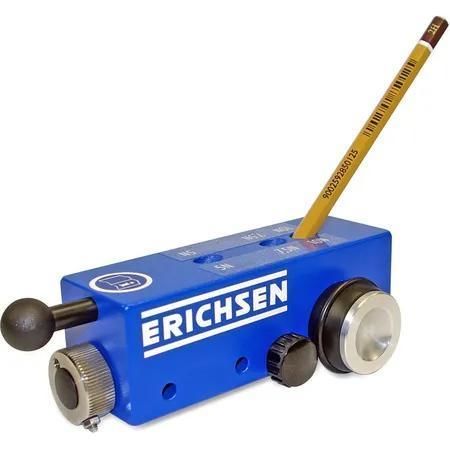

Härteprüfer für Kratzbeständigkeit Model 293

manuelltragbarfür Kunststoff

Kurzbeschreibung
Bleistifthärte nach Wolf‑Wilborn, inkl. 17 Bleistiften (6B–9H). Drei wählbare Prüfkrafteinstellungen: 5 N / 7,5 N / 10 N.

Technische Beschreibung
Der TriForcePencil 293 erleichtert die Durchführung der Prüfung in Anlehnung an Wolf‑Wilborn und gewährleistet die Einhaltung der vorgeschriebenen Kraft und des Prüfwinkels. Die Führung ist handlich und schließt manuelle Einflüsse auf die Druckkraft aus. Der Gewichtsblock ist mit drei Bleistiftführungen ausgestattet, die über das Prinzip der Hebelwirkung die entsprechende Prüfkraft auf die Bleistiftspitze ausüben. Die Höhe bzw. das definierte Herausragen des Bleistiftes wird komfortabel per drehbarer Einstellschraube mit Distanzspitze eingestellt. Vertiefte Griffschalen auf den Radabdeckungen bieten guten Halt für das kontrollierte Schieben des Gerätes über die zu prüfende Oberfläche. Der Ritzhärteprüfer wird in einem Kunststoffkoffer geliefert.

Zweck und Anwendung
Das Bleistiftverfahren gehört zur Gruppe der Ritzhärtebestimmungen. Es ist eine einfache und schnelle Methode zur Prüfung der Oberflächenhärte, insbesondere hinsichtlich kratzender, scharfkantiger Beanspruchungen. Die Messmethode ermöglicht Prüfungen auch während der Produktion, z. B. bei der Bandbeschichtung. Die Ausstattung mit drei Prüfkräften (5 N / 7,5 N / 10 N) bietet zusätzliche Variationsmöglichkeiten gegenüber üblichen Geräten mit nur einer Prüfkraft.

Prinzip der Prüfung
Bleistifte unterschiedlicher Härtegrade werden in einem Winkel von 45° und mit einer Kraft von wahlweise 5 N, 7,5 N oder 10 N (± 0,1 N) über die zu prüfende Oberfläche geschoben. Als Bleistifthärte gilt die Bezeichnung der beiden verwendeten Bleistifte, bei denen der weichere noch auf der Oberfläche schreibt, während der nächsthärtere eine fühlbare Kerbe erzeugt.

Durchführung der Prüfung (Schritte)

• Holz bis ca. 5 mm zurückziehen, sodass der Graphitstift ca. 5 mm hervorsteht; Spezialanspitzer verwenden.
• Graphitstift auf Schmirgelpapier Körnung 400 scharfkantig plan schleifen, dabei den Bleistift senkrecht halten.
• TriForcePencil 293 auf ebene Fläche platzieren und Fixierschraube entfernen.
• Einstellschraube mit Distanzspitze nach unten drehen, um den Höhenabstand (10 mm) einzustellen.
• Vorbereiteten Bleistift in die Führung des gewählten Kraftbereichs einsetzen.
• Fixierschraube einsetzen, um den Bleistift zu fixieren; Einstellschraube zurückdrehen.
• Gerät so aufsetzen, dass zuerst die Räder aufliegen, dann die Bleistiftspitze; Gerät langsam (ca. 10 cm/s) in Richtung Bleistiftspitze schieben.

Hinweise
Beim Prüfen ist zu unterscheiden zwischen reinem Schreiben auf dem Film und tatsächlichem Eindringen; ggf. feuchter Schwamm oder weicher Radiergummi zur Kontrolle verwenden. Die geeignete Bleistifthärte ist empirisch zu ermitteln; mit mittelweichem/mittlerem Typ beginnen. Hochpigmentierte Anstriche mit schuppenförmigen Pigmenten sind weniger geeignet für diese Prüfung.

Referenzklasse / Zertifikat
Das Modell 293 wird mit einem Herstellerprüfzertifikat M (Werkskalibrierung) ausgeliefert. Enthaltene Angaben des Zertifikats sind unter anderem:

• Soll- und Istwert des Auflagegewichts (Prüflast)
• Eingesetzte Prüfmittel mit Kalibrierstand
• Produktkennzeichnung
• Datum
• Name des Prüfers

Lieferumfang

• Ritzhärteprüfer TriForcePencil 293
• 17 Normbleistifte (Härtegrade 6B bis 9H)
• 1 Spezialanspitzer
• 1 Bogen Schmirgelpapier
• Kunststoffkoffer

Eigenschaften / technische Daten

• Antrieb: Manuell
• Prüfkraft: 5–10 N (wahlweise 5 N / 7,5 N / 10 N; ± 0,1 N)
• Portabel / Stationär: Portabel
• Lieferumfang: 17 Normbleistifte (6B–9H), Spezialanspitzer, 1 Bogen Schmirgelpapier, Kunststoffkoffer
