Haftfestigkeitstester Model 435 S

Widerstandfür Farbenfür Beschichtung

Beschreibung
Der Mar Tester Oesterle Modell 435 S ist ein manuell zu bedienender Haftungs- und Kratzbeständigkeitsprüfer zur Bewertung der Haftung von aufgedruckten Skalen, Zahlen und Kennzeichnungen sowie zur Prüfung gegen stumpfe Kratzwirkungen auf beschichteten Oberflächen. Er eignet sich besonders für die Prüfung von erhabenen Ziffern und skalierten Anzeigeelementen, z. B. in Fahrzeugcockpits.

Ausführung und Funktion
Das Modell 435 S unterscheidet sich vom Modell 435 durch die um 90° gedrehte Führungsrichtung des Prüfkörpers. Der prüfrelevante Teil entspricht in der Form dem Modell 435 und wird als mittlerer Ausschnitt einer Stahlrundscheibe geliefert. Der Prüfkörper ist auf einem Bolzen montiert und wird durch eine innere Schraubenfeder auf eine einstellbare Prüfkraft zwischen 0 und 20 N vorgespannt. Drei austauschbare Federn ermöglichen drei Prüfbereiche. Führungsräder sorgen für die richtige Ausrichtung auf der Prüffläche, während das starr arretiere Prüfwerkzeug die eingestellte Kraft aufbringt.

Einsatzgebiet
Das Gerät eignet sich grundsätzlich zur Prüfung der Haftung nahezu aller aufgedruckten Skalen, Zahlen, Beschriftungen und Markierungen auf Skalenplatten. Bei Kratzbeständigkeitsprüfungen ist es für Oberflächen vorgesehen, bei denen der Härteprüfstab Mod. 318 (auch mit 1 mm Spitzen-Ø) zu aggressiv wirkt.

Handhabung
Den festen Sitz des Prüfkörpers kontrollieren. Gewünschte Prüfkraft mit dem Schraubenklemmschieber einstellen. Das Modell 435 S senkrecht auf die zu prüfende Fläche bzw. neben die erhabene Beschichtung aufsetzen, so weit andrücken bis die Führungsräder die Oberfläche berühren, und das Gerät in Rollrichtung der Räder über das Prüfstück bewegen. Eine prüfproduktgerechte Geschwindigkeit wählen. Bei Haftungsprüfungen ist das Prüfergebnis die Kraft in Newton, bei der die Beschichtung haftet nicht mehr; bei Kratzprüfungen ist das Prüfergebnis die maximale Kraft in Newton, bei der noch keine Spur hinterlassen wird.

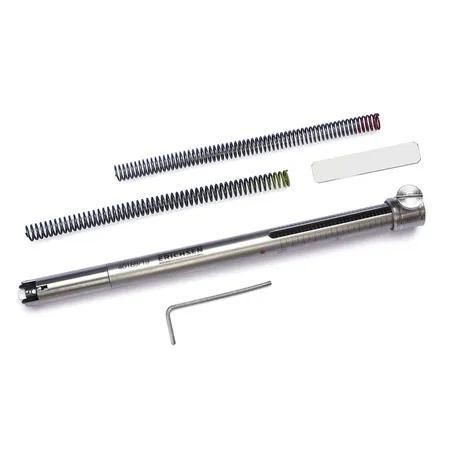

Lieferumfang

• Haftungs- und Kratzbeständigkeitsprüfer, Modell 435 S
• 1 Prüfkörper aus Stahl (Mittelausschnitt)
• 3 Belastungsfedern
• Kunststoffkoffer

Normen
DIN 55 656

Technische Daten

• Modell: Modell 435 S
• Bestellnummer: 02680131
• Antrieb: Manuell
• Prüfkraft: 0–20 N (einstellbar; drei auswechselbare Federn)
• Prüfkörpermaterial: Stahl (Mittelausschnitt der Stahl-Rundscheibe)
• Portabel
• Einsatz: Haftungsprüfung von aufgedruckten Skalen, Zahlen und Beschriftungen; Kratzbeständigkeitsprüfung gegen stumpfe Einwirkungen
