Härteprüfer für Kratzbeständigkeit Model 249

Tischfür Kunststofffür Kunststoff

Kurzbeschreibung

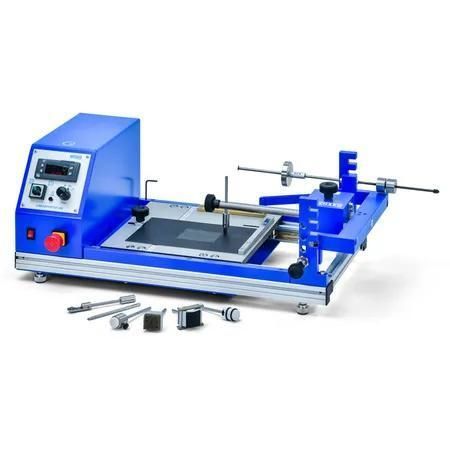

Der LINEARTESTER 249 ist ein Tischgerät zur industriellen Qualitätskontrolle der Ritzbeständigkeit. Er ist für Ritz-/Kratzprüfungen ausgelegt und kann zusätzlich Doppelhub-Abriebprüfungen, Crockmeter-Tests, MEK-Tests sowie Lösemittel- und Wischtests durchführen. Das Gerät verfügt über einen elektromotorischen Antrieb, ein automatisches Absenken/Heben des Prüfwerkzeugs und zahlreiche wechselbare Prüfwerkzeuge. Optionale Adapter erweitern die Werkzeugkompatibilität.

Prüfprinzip
Die Probentafel wird auf einem beweglichen Schlitten gespannt. Ein leichtgängig gelagerter Pendelbalken auf zwei Metallsäulen trägt Prüfwerkzeug und verschiebbares Gewicht. Die Ritzkraft (0,5–20 N) wird durch Verschieben des Gewichts auf dem Balken eingestellt; ein zusätzliches Lastgewicht (1–40 N) ist optional erhältlich. Ein 4-fach höhenverstellbarer Lastarm (Standardhöhe ≈ 10 mm; +20/+40/+60 mm) ist vorhanden. Eine elektrische Durchritzerkennung ist für isolierende Beschichtungen auf leitenden Substraten verfügbar.

Prüfmodi und Bedienung
Bei Ritz-/Kratzprüfungen wird das Werkzeug in der Vorwärtsbewegung abgesenkt; die optional verwendete Kulisse hebt das Werkzeug im Rücklauf an. Für Abrieb-, Crockmeter-, MEK- oder Wischtests bleibt das Werkzeug abgesenkt und der Schlitten führt voreingestellte Doppelhubbewegungen aus. Die Kulisse ist für diese Modi zu entfernen. Der Schlitten lässt sich seitlich verschieben, um nebeneinanderliegende Ritzspuren zu erzeugen; ein integriertes Lineal sorgt für gleichbleibende Abstände. Es stehen drei feste Prüfgeschwindigkeiten sowie eine frei programmierbare Geschwindigkeit zur Verfügung.

Ausführung und Optionen
Der LINEARTESTER 249 ist ein kompaktes Tischgerät mit elektromotorischem Antrieb für gleichmäßigen Schlittenlauf. Optionale Ausstattung: Universaladaptersatz für kundenspezifische Einsätze, zusätzliche Lastgewichte sowie variable Hublängen (35, 50, 65, 80, 95 mm) zusätzlich zur Standardhublänge 60 mm.

Technische Daten

• Antrieb: Elektrisch
• Standard-Hublänge: 60 mm (optional: 35, 50, 65, 80, 95 mm)
• Ritzkraftbereich: 0,5–20 N
• Einstellbarer Prüfkraftbereich: 0,5–40 N (zusätzliches Lastgewicht optional)
• Höhenverstellung Lastarm: 4-fach (≈ 10 mm; +20/+40/+60 mm)
• Max. Probengröße: bis 150 × 210 mm (DIN A5)
• Prüfgeschwindigkeiten: fest 25 / 35 / 200 mm/s; programmierbar 10–200 mm/s
• Abmessungen (B×T×H): ca. 580 × 280 × 210 mm
• Nettogewicht: ca. 13 kg
• Netzanschluss: 100–240 VAC, 47–63 Hz
• Ritzgeometrien: Van Laar, Bosch, ISO, Clemen, etc.
• Stationäres Tischgerät

Lieferumfang

• Ritzhärteprüfgerät LINEARTESTER 249 mit elektromotorischem Antrieb
• Innensechskantschlüssel
• Dosenlibelle
• Netzteil
• Betriebsanleitung

Normen

• ISO 1518
