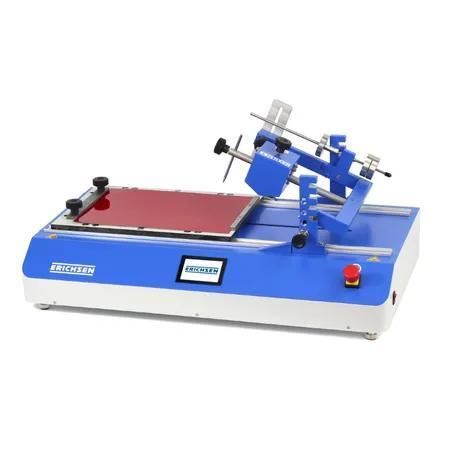

Universelle Härteprüfgerät Model 249 Smart XL

für KratzbeständigkeitTischfür Spachtelmasse

Kurzbeschreibung
Der LINEARTESTER 249 Smart XL ist ein Tischgerät zur Bestimmung der Widerstandsfähigkeit von Beschichtungen bzw. Oberflächen gegen Beschädigung durch Ritzen/Schrammen. Zusätzlich zu Ritz-/Kratzprüfungen werden Abriebprüfungen (Einzel- und Doppelhub), Crockmeter-, MEK- und allgemeine Wisch-/Lösemittelprüfungen unterstützt.

Konstruktion
Tischgerät mit kapazitivem LCD-Display für Einstellungen und Steuerung. Elektromotorischer Antrieb sorgt für gleichmäßigen Vorschub des Schlittens. Das Prüfwerkzeug wird bei Ritz-/Kratzprüfungen automatisch abgesenkt und angehoben. Zahlreiche Prüfspitzen sind erhältlich, teilweise aus Wolframkarbid mit harter Beschichtung, die bei Abrieb das darunterliegende Material sichtbar werden lässt. Optionaler Universaladaptersatz ermöglicht anwenderspezifische Werkzeugeinsätze.

Prüfprinzip
Die Probentafel wird auf einem verschiebbaren Schlitten gespannt. Ein auf zwei Säulen gelagerter Pendelbalken trägt Prüfwerkzeug und verschiebbares Gewicht zur Einstellung der Ritzkraft (0,5–20 N Standard; zusätzliche Gewichte bis 40 N optional). Das Gerät verfügt über einen 4-stufig höhenverstellbaren Lastarm (Standardhöhe ≈10 mm; +20/+40/+60 mm) — für die Höhenverstellung sind Probenklemmstücke erforderlich. Die Bedienung erfolgt über das kapazitive Display. Bei Ritzprüfungen senkt sich das Werkzeug beim Vorschub des Schlittens; seitliche Versetzung erlaubt mehrere parallele Ritzspuren mit unterschiedlichen Kräften. Bei isolierenden Beschichtungen auf leitfähigen Substraten ist eine elektrische Durchritzerkennung verfügbar. Bei Abrieb-, Crockmeter-, MEK- oder Wischprüfungen bleibt das Werkzeug abgesenkt und der Schlitten bewegt sich in voreingestellten Hin- und Herzyklen; Prüfgeschwindigkeiten und Hublängen sind frei einstellbar.

Lieferumfang

• Ritzhärteprüfgerät LINEARTESTER Modell 249 Smart XL mit elektromotorischem Antrieb; Ritzlänge Einzelhub 50–220 mm; Doppelhub 35–260 mm (ohne Prüfwerkzeug)
• Lastgewicht 20 N
• Bedienungsanleitung

Normen
ISO 1518

Technische Daten

• Antrieb: elektrisch
• Prüfgeschwindigkeit: Einzelhub 10–100 mm/s; Doppelhub 10–400 mm/s (stufenlos)
• Prüflänge (Einzelhub): 50–220 mm
• Hublänge (Doppelhub): 35–260 mm (variabel)
• Prüfkraft: 0,5–40 N (zusätzliche Lastgewichte 1–40 N optional)
• Ritzgeometrien: Van Laar, Bosch, ISO, Clemen, etc.
• Probenabmessungen: bis 210 x 260 mm
• Portabel / Stationär: stationär (Tischgerät)
• Abmessungen (L x B x H): ca. 680 x 380 x 325 mm
• Bedienung: kapazitives LCD-Display; elektromotorischer Antrieb; automatische Absenkung/Hebung für Ritzprüfungen

Zubehör und Optionen

• Vielfältige Prüfwerkzeuge (inkl. Hartmetallwerkzeuge mit Beschichtung)
• MEK-Anbauteil, Crockmeter-Anbauteil
• Universaladaptersatz für spezielle Werkzeugeinsätze
• Zusätzliche Lastgewichte; Probenklemmstücke für Höhenverstellung
