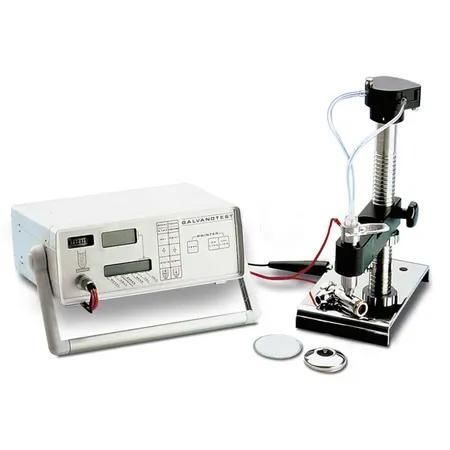

Stahl-Dickenmessgerät GalvanoTest 2000

für NE-WerkstoffeMetallSchicht

Beschreibung
Das coulometrische (anodische Ablöse-)Verfahren zur Dickenmessung galvanischer Schichten auf Stahl, Nichteisenmetallen und Isolierwerkstoffen. Geeignet für Einzel‑ und Mehrschichtsysteme (z. B. Ni auf Stahl, Zn auf Stahl, Sn auf Cu, Ag auf Cu, Cu auf Epoxy). GalvanoTest liefert exakte Schichtdickenwerte und schont den Grundwerkstoff. Mikroprozessor‑gesteuertes Gerät, einfach in der Bedienung, mit geringem Schulungsaufwand.

Messprinzip
Nach dem Faraday’schen Gesetz wird eine genau begrenzte Fläche der Schicht elektrolytisch aufgelöst. Eine mit einem auf die Schicht/Grundstoff‑Kombination abgestimmten Elektrolyten gefüllte Messzelle wird auf die Probe gesetzt und durch eine Dichtung (z. B. 8 mm2, 4 mm2) abgedichtet. Ein definierter Strom löst die Schicht; eine charakteristische Spannungsänderung stoppt den Vorgang und die Dicke wird in µm oder mils angezeigt.

Aufbau
Messzelle
Messzellen für ebene oder gekrümmte Flächen (Krümmungsradius bis 3 mm) sowie für sehr kleine Messflächen sind verfügbar. Das Modell 2000 kann mit einem Luftpulsator zur Elektrolyt‑Zirkulation geliefert werden. Ein Elektrolyt‑Becher zum Eintauchen von Drähten und Kleinteilen ist für beide Modelle verfügbar.

Stativ
Verstellbares Stativ zur punktgenauen Positionierung der Messzelle auf dem Messgegenstand. Die Elektrolyt‑Pumpe kann am Stativ oder im Gerät angebracht sein.

Auswertegerät
Mikroprozessor‑gesteuertes Auswertegerät mit interaktivem LCD und Tastatur. Messprogramme sind eingabefähig, Ergebnisse werden auf einem alphanumerischen Display dargestellt und über Schnittstellen an PC, MiniPrint‑Drucker oder x‑t‑Schreiber ausgegeben. Der charakteristische Spannungsverlauf ist druckbar für nachvollziehbare Analysen.

GalvanoTest 2000 oder 3000?
GalvanoTest 2000 ist die Basisausführung für viele Schicht/Grundstoff‑Kombinationen und die Messung von Mehrschichtsystemen. GalvanoTest 3000 bietet eine im Stativ integrierte Elektrolytpumpe, schnell wechselbare Messzellen für verschiedene Elektrolyte sowie automatische Befüllung/Entleerung zur Einsparung von Elektrolyt. Mit dem 3000 sind sehr kleine Messflächen bis 0,25 mm2 möglich.

Lieferumfang

• GalvanoTest‑Messgerät
• Schnittstelle für MiniPrint‑Drucker oder PC
• Ausgang für x‑t‑Schreiber
• Standardmessstativ mit Messzelle und Pulsatordüse
• Kabel Verbindung Gerät/Stativ
• Ringdichtung A (8 mm2)
• Ringdichtung B (4 mm2)
• 3 Elektrolyt‑Flaschen (je 100 ml) nach Kundenwunsch
• Pipetten
• Flasche für gebrauchtes Elektrolyt
• Sprühflasche
• Gummiradierer
• Packung Saugpapier
• Bedienungsanleitung

Technische Daten

• Messbereich: 0,05 µm – 75 µm
• Schichtdicke: bis 75 µm
• DT / NDT: DT
• Substrate: Stahl, Nichteisenmetalle, Isolierwerkstoffe
• Messflächen/ Dichtungen: A (8 mm2), B (4 mm2); weitere Größen verfügbar
• Messzellen: für ebene/gek rümmte Flächen (≥ 3 mm Radius); Elektrolyt‑Becher für Kleinteile und Drähte
• GalvanoTest 2000: Basismodell; Option mit Luftpulsator
• GalvanoTest 3000: integrierte Elektrolytpumpe, Schnellwechselzellen, minimale Fläche 0,25 mm2
• Auswertegerät: Mikroprozessor, interaktives LCD, Tastatur; Ausgänge für PC, MiniPrint, x‑t‑Schreiber; druckbarer Spannungsverlauf
