Dickenmessgerät für Betonkonstruktion Model 455

KunststoffFarbschichtSchicht

Beschreibung Das P.I.G. 455 ist ein Lackprüfgerät, das dort eingesetzt wird, wo konventionelle elektromagnetische Messverfahren versagen, insbesondere für Beschichtungen auf Holz, Beton, Kunststoffen und anderen nichtmetallischen Substraten.

Prüfprinzip Das P.I.G. 455 arbeitet nach dem standardisierten Keilschnittverfahren: Die Beschichtung wird in einem definierten Winkel bis zum Substrat durchtrennt. Die Schichtdicke (s) wird aus der Projektion der Schnittfläche (b), bestimmt mit einem Messmikroskop, und dem Schneidwinkel (α) berechnet. Einzelne Schichtdicken in Mehrschichtsystemen lassen sich ebenfalls bestimmen.

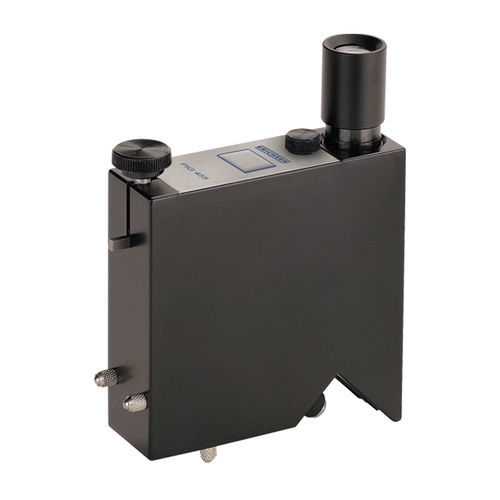

Aufbau und Funktion Das P.I.G. 455 besteht aus einem schwarz lackierten Aluminiumblock und umfasst folgende Funktions­elemente:

• Wechselfräse-/Hartmetallspitze mit präzisionsgeschliffener, winkliger Schneide.
• Messmikroskop mit 50× Vergrößerung und Retikula (2 mm mit 1/100 Teilung), auch geeignet für Inspektionsaufgaben.
• Je zwei Führungsstifte zur sicheren Aufnahme des Messmikroskops und Führung der Hartmetallspitze.
• Batteriefach für 2 AA (Mignon) Batterien.
• Kombination aus LED und Lichtleitfaser für optimale Probenbeleuchtung bei geringem Stromverbrauch.
• Schalter für die integrierte Beleuchtung.

Lieferumfang

• Paint Inspection Gauge P.I.G. 455
• Hartmetallspitze Nr. 6
• AA Batterien (2 St.)
• Markierstift
• Lederetui
• Gebrauchsanweisung

Normen

• DIN 50986
• DIN EN ISO 2808
• ASTM D 4138
• AS 1580 Method 408.1

Technische Daten DT/NDT: DT
Substrat: Holz, Beton, Kunststoffe und andere nichtmetallische Substrate
Abmessungen: ca. 110 x 85 x 25 mm
Netto-Gewicht: 0,4 kg
Lichtquelle: LED weiß diffus
Stromversorgung: 2 x AA Batterien
Schichtdicke: bis zu 2000 µm
Mehrschichtfähigkeit: ja
Messbereich (Standard): 2 - 200 µm
Messmikroskop (Retikula): 2 mm (1/100 Teilung)
Messmikroskop (Vergrößerung): 50×

Charakteristiken / technische Spezifikationen

• Modell: P.I.G. 455
• Messprinzip: standardisiertes Keilschnittverfahren
• Vergrößerung Messmikroskop: 50×
• Retikulum: 2 mm mit 1/100 Teilung
• Messbereich (Standard): 2 - 200 µm
• Maximale Schichtdicke: bis zu 2000 µm
• Substrat-Kompatibilität: Beschichtungen auf Holz, Beton, Kunststoffen und anderen nichtmetallischen Substraten
• Abmessungen: ca. 110 x 85 x 25 mm
• Netto-Gewicht: 0,4 kg
• Beleuchtung: LED mit Lichtleitfaser
• Stromversorgung: 2 x AA Batterien
