Kunststoff-Dickenmessgerät WedgeSoft X

MaterialSchichtfür Betonkonstruktion

WedgeSoft X ist eine Softwarelösung zur mechanisch-optischen Schichtdickenmessung. Sie importiert separat aufgenommene Bilder (z. B. von Digitalmikroskop, Smartphone oder Tablet) und ermittelt Schichtdicken bis zu 6000 µm. Die Lieferung erfolgt mit einem Sicherheitsdongle zur Aktivierung; Mehrschichtmessungen (bis zu 6 Schichten) werden unterstützt.


Funktionsprinzip und Messablauf

Die Software wird über einen Sicherheitsdongle ausgeführt und durch Einstecken des Dongles in den Rechner aktiviert.

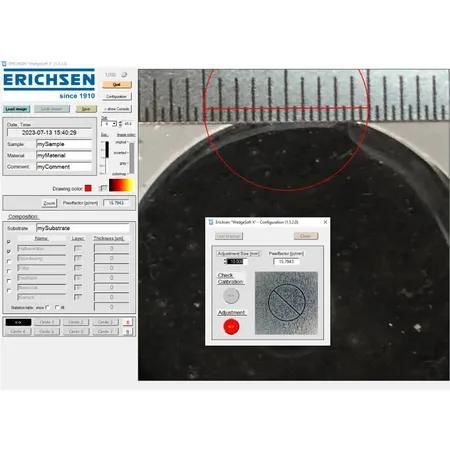

Für die Messung müssen die Bilder eine Verifiziergröße zur Bestimmung des Kamera-Skalenfaktors liefern (optionale Eingabe im Software-Interface) oder einen neben der Bohrung platzierten Maßstab enthalten (z. B. kalibriertes Stahllineal).

Per Cursor werden die Kontrastlinien an der Übergangskante Substrat/Beschichtung und an der Oberkante der Beschichtung positioniert.

Nach Eingabe des Keilschnittwinkels berechnet die Software die Schichtdicke automatisch.

Mehrere Schichten (bis zu 6) können gleichzeitig markiert und gemessen werden.

Lieferumfang

Software WedgeSoft X

Sicherheitsdongle

Hinweis

Der Spezialbohrer TCG ist im Lieferumfang nicht enthalten.

Charakteristika / Spezifikationen technischer Art

Bestellnummer: 03350331

Maximale messbare Schichtdicke: bis zu 6000 µm

Mehrschichtmessung: bis zu 6 Schichten gleichzeitig

Aktivierung: Sicherheitsdongle (im Lieferumfang enthalten)

Bildquellen: Import von Digitalmikroskop-, Smartphone- oder Tablet-Bildern

Skalenverifizierung: Eingabe des Kamera-Skalenfaktors oder physischer Maßstab neben der Bohrung (z. B. kalibriertes Stahllineal)

Messmethode: manuelles Setzen der Kontrastlinien und automatische Dickenberechnung nach Eingabe des Keilschnittwinkels

Spezialbohrer TCG: nicht enthalten (als Zubehör erhältlich)
