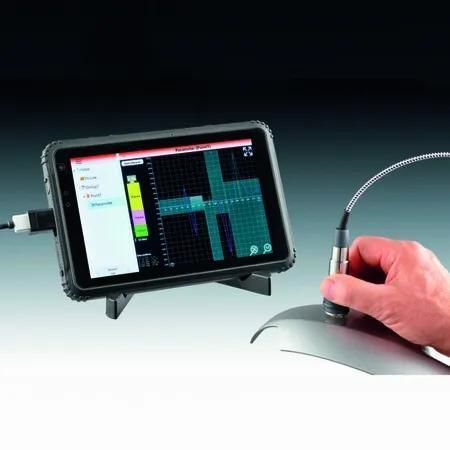

Kunststoff-Dickenmessgerät QuintSonic T

MetallGlasSchicht

Kurze Produktzusammenfassung
Zerstörungsfreie Ultraschallmessung von bis zu acht Beschichtungsschichten. Tragbares Gerät mit sensorintegrierter 32‑bit‑Verarbeitung (SIDSP®), 8" Display mit A‑Scan, robustes Gehäuse (IP67, MIL‑STD 810 G) und Gorilla® Glass. Messbereich bis 6900 µm.

Beschreibung
Das QuintSonic T ermöglicht die Messung von bis zu acht Schichten in einem Messvorgang. Dabei ist die Messung von Polymerschichten wie Farben, Lacken und Kunststoffen ebenso möglich wie die Messung von Glas-, Keramik- oder Metallschichten auf nahezu beliebigem Untergrund. Mit dem QuintSonic T lassen sich typische Schichtsysteme problemlos und präzise messen:

• Lack auf Kunststoff
• Kunststoff auf Holz
• Glas auf Metall
• und weitere

Dank des großzügigen 8‑Zoll‑Displays sind Messergebnisse und der Verlauf des Ultraschallsignals (A‑scan) gut sichtbar. Einstellparameter werden gleichzeitig angezeigt und lassen sich zeitsparend an die aktuelle Messung anpassen. Eine nachträgliche Justierung ist über die Abspeicherfunktion der A‑Scans möglich.
Darüber hinaus überzeugt das QuintSonic T durch einfache Bedienung via Touchscreen und intuitive Benutzerführung. Das Messprogramm bietet eine übersichtliche Datenstruktur mit integrierter Prüfberichterstellung.
QuintSonic T ist auch für raue Einsatzumgebungen geeignet dank IP67, MIL‑STD 810 G und extrem widerstandsfähigem Gorilla® Glas.

Zweck und Anwendung
Zerstörungsfreie Messung von:

• Lack-, Kunststoff-, Glas-, Emaille‑ und anderen Schichten auf Holz, Kunststoff, Glas, Metall und Keramik
• Metallschichten auf Kunststoff, Keramik und Holz
• Bis zu 8 Schichten in einem Messvorgang

Auch zur Bestimmung der Wanddicke geeignet.

Messverfahren
Ultraschall‑Reflexion (DIN EN ISO 2808, Verfahren 10)

Leistungsmerkmale

• Schnelle Auswertung und hohe Genauigkeit durch sensorintegrierte digitale 32‑bit‑Signalverarbeitung (SIDSP®)
• Über 40 Messwerte pro Minute: Aufsetzen, 1 Sekunde warten, fertig
• Nur 5 mm Messfläche ermöglicht Messung an kleinen oder gewölbten Teilen (Auflagefläche 11 mm Ø)

Lieferumfang

• QuintSonic SIDSP®‑Sensor
• SIDSP®‑Sensorkabel
• Industrietablet mit Auswertungssoftware
• Tablet‑Aufsteller
• Bedienungsanleitung (DE/EN)
• 1 Flasche Koppelgel, 100 ml
• 1 Flasche Aqua Dest (Koppelmittel), 100 ml
• Einschicht‑Kontrollstandard
• Kunststoff‑Transportkoffer

Technische Daten

• DT / NDT: NDT
• Genauigkeit: ± (1 µm / 0,04 mils + 1 %) der Messung nach Kalibrierung mit Querschliffstandard
• Substrat: Alle
• Auflösung: 0,1 µm / 0,004 mils
• Kalibrierung: Schallgeschwindigkeits‑Kalibrierung für bis zu acht Schichten
• Schichtdicke: bis 6900 µm

Zusätzliche technische Daten

• Messbereich: max. 6900 µm (einstellbare Bereiche: 400 µm, 900 µm, 1900 µm, 3900 µm bei 2375 m/s für alle Schichten)
• Lagerungstemperatur: -10..+50°C
• Betriebstemperatur: +5..+50°C
• Portabel / Stationär: Portabel
• Kleinste Schichtdicke: ca. 10 µm (abhängig von der Schallgeschwindigkeit im Material)
• Mehrschichtfähigkeit: Ja
• Mindestmessfläche: 5 mm Ø (Auflagefläche 11 mm Ø)

Eigenschaften / technische Spezifikationen

• Modell: QuintSonic T
• Bestellnummer: 05210351
• Max. messbare Schichtdicke: 6900 µm
• Bis zu 8 Schichten in einem Messvorgang
• Display: 8" mit A‑Scan‑Visualisierung und Parameteranzeige
• Signalverarbeitung: SIDSP® (sensorintegrierte digitale 32‑bit)
• Auflösung: 0,1 µm / 0,004 mils
• Genauigkeit: ± (1 µm / 0,04 mils + 1 %) (bei Kalibrierung mit Querschliffstandard)
• Messfläche: 5 mm Ø (Auflagefläche 11 mm Ø)
• Schutz / Robustheit: IP67, MIL‑STD 810 G, Gorilla® Glas
• Lieferumfang: Sensor, Sensorkabel, Industrietablet mit Software, Aufsteller, Handbuch, Koppelgel (100 ml), Aqua dest (100 ml), Kontrollstandard, Transportkoffer
