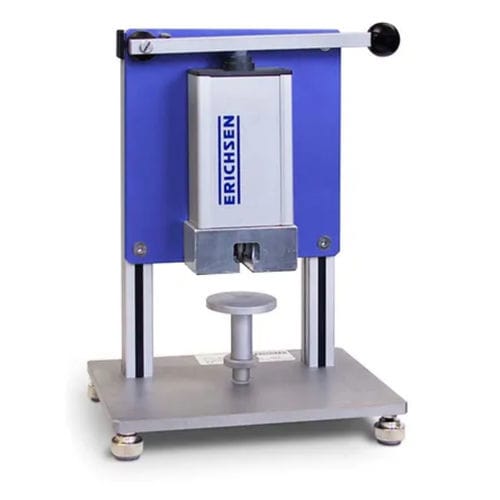

Materialdickenmessgerät PAINTXPLORER 548

SchichtBenchtopoptisch

Kurzübersicht
Der PAINTXPLORER 548 ist ein mechanisch-optisches Schichtdickenmessgerät, das das Anwendungsspektrum des PAINT BORER 518 MC/518 USB erweitert. Es ist für empfindliche Bohrungen in starren oder spröden Substraten ausgelegt und ermöglicht die Messung von Schichtdicken bis zu 2000 µm. Als kompaktes Tisch-/Laborgerät verfügt es über eine verbesserte, hochpräzise rotierende/gleitende Achslagervorrichtung, die Ausbrüche an Schnittkanten reduziert. Das Messmikroskop ist separat erhältlich, wodurch die Bohreinheit schlank und handführbar bleibt und gleichzeitig mit dem mitgelieferten Stativ verwendbar ist.

Allgemeine Beschreibung
Der PAINTXPLORER 548 arbeitet nach dem genormten Keilschnittverfahren in Kombination mit Bohren zur Bestimmung von Schichtdicken. Er wurde entwickelt, um Einschränkungen beim Bohren spröder Materialien zu minimieren und selbst bei geringer Exzentrizität des Bohrers oder der Mittelachse eine saubere Schichttrennung zu gewährleisten. Das Gerät kann in der Hand geführt oder auf dem mitgelieferten Bohrstativ betrieben werden; die Mobilität ist durch die Länge des Netzkabels begrenzt und das Gerät ist als Laborgerät konzipiert.

Bedienung

• Anbringen einer Kontrastmarkierung auf der Beschichtung.
• Aufsetzen des Gerätes auf die Probe und Positionierung des Bohrers direkt über der Prüfstelle. Bei Verwendung des Stativs Prüfstelle unter den Bohrer positionieren und Probe durch Drehen der Andruckplatte fixieren.
• Durchbohren der Schicht bis zum Substrat.
• Messung mit einem Mikroskop unter Berücksichtigung des Skalenfaktors vornehmen.

Lieferumfang

• Schichtdickenmessgerät PAINTXPLORER 548
• Bohrstativ
• Bohrer Nr. 5 für Schichtdicken bis 300 µm (Skalenfaktor 3 µm/Teilstrich; Schnittwinkel 8,5°)
• 2 Filzstifte (schwarz / silber)
• Schraubendreher
• Werkzeug zum Bohrerwechsel
• Steckernetzteil (100 - 240 VAC, 47 - 63 Hz)
• Kunststoffkoffer
• Betriebsanleitung

Normen

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Technische Daten

• Antrieb: Elektrisch
• DT / NDT: DT
• Substrat: Alle
• Schichtdicke: bis 2000 µm
• Mehrschichtfähigkeit: Ja
• Abmessungen Bohreinheit: 145 mm x 70 mm x 40 mm (H x B x T)
• Nettogewicht Bohreinheit: ca. 600 g
• Abmessungen Bohrstativ: 280 mm x 190 mm x 120 mm (H x B x T)
• Nettogewicht Bohrstativ: ca. 3,2 kg
• Messmikroskop (456-50) Abmessungen: 105 mm x 130 mm x 40 mm (H x B x T)
• Messmikroskop (456-50) Nettogewicht: ca. 150 g
• Messmikroskop (456-50) Stromversorgung: Batterie 9V (6LR61)
• Messmikroskop (456-50) Skalenteilung: 20 µm
• Messmikroskop (456-50) Messbereich: 2 mm
• Stromversorgung Bohreinheit (Steckernetzteil): 100 - 240 VAC, 47 - 63 Hz → 18 VDC / 0,8 A
• Bohrerdrehzahl: ca. 500 U/min
• Vergrößerung Mikroskop: 50x

Charakteristiken / Spezifikationen

• Modell: PAINTXPLORER 548
• Funktion: Mechanisch/optische Schichtdickenmessung mittels Keilschnitt und Bohren
• Max. messbare Schichtdicke: bis 2000 µm
• Geeignet für: Mehrfachbeschichtungen und alle Substrate
• Antrieb: Elektrisch (Bohreinheit)
• Bohrrate: ca. 500 U/min
• Messmikroskop (optional): Typ 456-50, Vergrößerung 50x, Skalenteilung 20 µm, Messbereich 2 mm, Batterie 9V
• Abmessungen Bohreinheit: 145 x 70 x 40 mm (H x B x T); Nettogewicht ca. 600 g
• Abmessungen Bohrstativ: 280 x 190 x 120 mm (H x B x T); Nettogewicht ca. 3,2 kg
• Stromversorgung (Steckernetzteil): 100 - 240 VAC, 47 - 63 Hz → 18 VDC / 0,8 A
