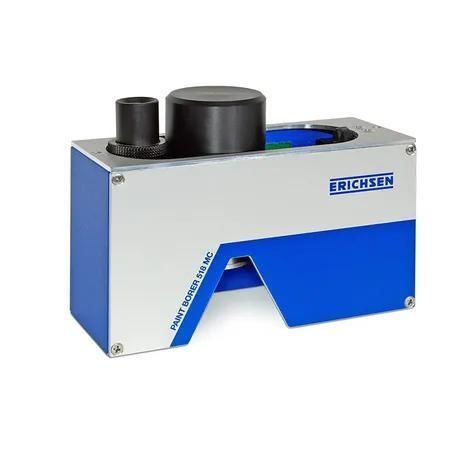

Schichtdickenmessgerät PAINT BORER 518 MC

Farbschichttragbaroptisch

Beschreibung
Der PAINT BORER 518 MC ermittelt die Schichtdicke nach dem genormten Keilschnittverfahren: Ein Bohrer mit definiertem Winkel erzeugt ein kleines konisches Loch, und aus der projizierten Breite der Schnittfläche lässt sich die Schichtdicke über eine geometrische Beziehung berechnen. Das 50× Messmikroskop zeigt konzentrische Kreise; aus der Differenz der Radien auf der Skala und dem Skalenfaktor ergibt sich die Filmdicke.

Das Messgerät
Der PAINT BORER 518 MC ist ein kompaktes, eigenständiges Gerät, das Bohrvorrichtung, Messmikroskop, Probenbeleuchtung und aufladbare Batterie in einem stabilen Gehäuse vereint. Ein horizontal verschiebbarer Schlitten integriert Bohrer und Mikroskop, sodass kein Umsetzen des Geräts zwischen Bohren und Messen erforderlich ist. Federnd gelagerte Hartmetallbohrer greifen beim Aufdrücken automatisch; wechselbare Bohrer mit definierten Bohrwinkeln sind für drei Standard-Messbereiche lieferbar. Das 50× Mikroskop besitzt eine 100-Teilstrich-Skala, die unabhängig vom Messbereich eine Auflösung von 1 % gewährleistet. Die Lichtsteuerung auf der Rückseite bietet Dauerlicht oder drei Beleuchtungsstufen sowie einen unterbrochenen Betrieb zur Verlängerung der Akkulaufzeit. Integrierter 9-V-Akku; Netzbetrieb mit Ladegerät möglich. Das Mikroskop ist in zwei rechtwinkligen Achsen verschiebbar und die Skala drehbar zur Auswertung ellipsenförmiger Bohrlöcher bei gekrümmten oder verkanteten Proben.

Bedienung

• Kontrastmarkierung mit Filzstift anbringen und Messinstrument auf die Probe setzen
• Bohrvorrichtung positionieren und absenken; Motor schaltet automatisch ein und bohrt bis zum Substrat
• Mikroskop über das Bohrloch bringen und Beleuchtung einschalten
• Teilstriche zwischen Substrat und Kontrastmarkierung zählen und mit dem Skalenfaktor multiplizieren, um die Dicke zu erhalten

Lieferumfang

• Schichtdickenmessgerät PAINT BORER 518 MC
• Bohrer 5 für Schichtdicken bis 300 µm (Skalenfaktor 3 µm/Teilstrich, Schnittwinkel 8,5°)
• 2 Filzstifte (schwarz/silber)
• Schraubendreher
• Aufladbare Batterie (9 V)
• Steckernetzteil (100 - 240 VAC, 47 - 63 Hz)
• Kunststoffkoffer
• Betriebsanleitung

Normen

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Technische Daten

• Antrieb: Elektrisch
• DT / NDT: DT
• Substrat: Alle
• Abmessungen (L x B x H): 155 mm x 55 mm x 110 mm
• Nettogewicht: ca. 850 g
• Schichtdicke: bis 2000 µm
• Ablesegenauigkeit: 1 %
• Mehrschichtfähigkeit: Ja
• Stromversorgung (optional) Accu: 6F22
• Stromversorgung (optional) Batterie (9V): 6LR61
• Stromversorgung (optional) Steckernetzteil: (100 - 240) VAC, (47 - 63) Hz → 18 VDC / 0,8 A
• Minimale Probendimensionen ohne Probentisch: ca. 150 x 25 mm
• Minimale Probendimensionen mit Probentisch (Kleinteile): ≥ 17 mm
