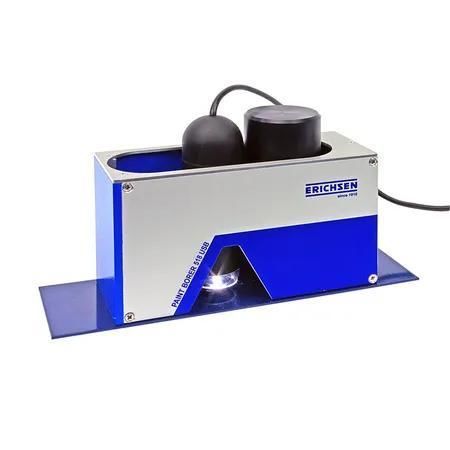

Schichtdickenmessgerät PAINT BORER 518 USB

Farbschichttragbaroptisch

Überblick
Der PAINT BORER 518 USB ist ein portables Schichtdickenmessgerät nach dem genormten Keilschnittverfahren. Er kombiniert ein 50‑fach Digitalmikroskop mit einstellbarer Beleuchtung und einen 2‑MP‑CMOS‑Sensor. Die USB‑Schnittstelle zu PC/Laptop/WINDOWS‑Tablet sowie die mitgelieferte Software ermöglichen digitale Aufnahme, Messung und Dokumentation direkt an der Probe.

Design
Das Gerät besitzt ein kompaktes, standfestes Gehäuse, das Bohrvorrichtung, Digitalmikroskop, Probenbeleuchtung und Stromversorgung aufnimmt. Ein horizontal verschiebbares Gleitstück trägt Bohrer und Mikroskop, sodass das Gerät nach dem Bohren nicht neu positioniert werden muss. Der Bohrer ist federnd gelagert und schaltet beim Aufdrücken automatisch ein. Austauschbare Vollhartmetall‑Bohrer mit definierten Schnittwinkeln decken drei Standard‑Messbereiche ab. Die Beleuchtung bietet Dauer‑ oder Tastbetrieb in drei Helligkeitsstufen. Stromversorgung über aufladbaren 9‑V‑Akku oder über das mitgelieferte Netzteil.

Prinzip der Prüfung

• Kontrastmarke am Prüfpunkt anbringen und Gerät auf die Probe setzen
• Bohrvorrichtung über die Marke positionieren und absenken, bis die Schicht bis zum Substrat durchbohrt ist
• Digitalmikroskop über das Bohrloch schieben und Beleuchtung einschalten, um die Schnittfläche zu betrachten
• Auf dem PC‑Display mittels Cursor Mittelpunkt des Lochs und sichtbare Schichtübergänge markieren

Die mitgelieferte Software berechnet die Schichtdicken aus dem Bohrwinkel (Tangentialfunktion), unterstützt Mehrschichtanalysen und berücksichtigt ellipsoide Bohrungen bei eindimensional gekrümmten Geometrien. Die Darstellung kann in Schwarz‑Weiß oder in Falschfarben erfolgen, um den Kontrast zu verbessern. Messprotokolle (Daten + Bild) lassen sich speichern.

Software & Konnektivität
USB 2.0 / 3.0 Schnittstelle. Bildformat: PNG. OSD‑Sprachen: Deutsch, Englisch. Kompatibel mit Windows XP / Vista / 7 / 8 / 10 / 11. Die Standardsoftware enthält Formelwerk, Tangentenberechnung, Anzeigeoptionen sowie Daten-/Bildprotokollierung.

Lieferumfang

• Schichtdickenmessgerät PAINT BORER 518 USB
• Bohrer Nr. 5 für Schichtdicken bis 300 μm (Skalenfaktor 3 μm/Skt. / Schnittwinkel 8,5°)
• 2 Filzschreiber (schwarz/silber)
• Schraubendreher
• Aufladbare Batterie (9 V)
• Steckernetzteil (100 - 240 VAC, 47 - 63 Hz)
• Software (USB‑Stick)
• USB‑Kabel
• Kalibrierstandard
• Kunststoffkoffer
• Bedienungsanleitung

Normen

• EN ISO 19399
• ISO 2808
• ASTM D 4138
• ASTM D 5796

Technische Spezifikationen

• Antrieb: Elektrisch
• DT / NDT: DT
• Substrat: Alle
• Abmessungen (L x B x H): 155 mm x 55 mm x 110 mm
• Nettogewicht: ca. 850 g
• Bildsensor: 2 MegaPixel (interpoliert auf 5 M)
• Beleuchtung: 8 weiße LEDs, einstellbar
• Menüsprachen: Deutsch, Englisch
• PC‑Schnittstelle: USB 2.0 oder 3.0
• Bildformat: PNG
• Schichtdicke: bis 2000 µm
• Betriebssystem: Windows XP / Vista / 7 / 8 / 10 / 11
• Vergrößerung: 50x
• Mehrschichtfähigkeit: Ja
• Stromversorgung alternativ: aufladbarer 9‑V‑Akku oder Steckernetzteil (100 - 240 VAC → 18 VDC / 0,8 A)
