Nassfilm-Dickenmessgerät Model 333

SchichtFarbschichtTaschenformat

Mechanischer Nassschichtdickenmesser Modell 333 zur Kontrolle frisch aufgetragener Beschichtungen zur Bestimmung der Nassschichtdicke und zur Schätzung der resultierenden Trockenfilmdicke. Er ist tragbar, einfach zu bedienen und in verschiedenen Messbereichen erhältlich.


Funktionen und Vorteile
Handlich und leicht zu bedienen, auch durch Hilfskräfte einsetzbar.
Konstruktion mit Direktablesung für schnelle Vor-Ort-Messungen.
Messungen sind auf jedem Untergrund möglich (Glas, Holz, Metall, Kunststoff).
Geringere Kosten im Vergleich zu vielen alternativen Systemen.


Anwendung
An allen ebenen Flächen und bei leichten Krümmungen anwendbar, sofern das Messinstrument parallel zur Krümmungsachse aufgesetzt werden kann.


Prinzip der Prüfung
Das kammartige Messblatt hat an den Enden gleichlange Zähne und dazwischenliegende Zähne in zunehmend größerem Abstand zur Aufsetzebene. Die Zähne 6 bis 11 dringen in den Beschichtungsfilm ein, während die Zähne 2 bis 5 das Material nicht berühren. Als Messergebnis gilt der Mittelwert zwischen Zahn 5 und Zahn 6.


Ausführung und Funktion

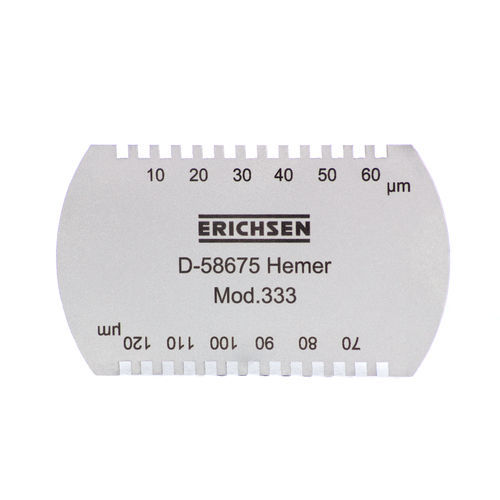

Das rechteckige Messblatt besteht aus polierter, nichtrostender Stahlplatte mit auf zwei Seiten gefrästen Zähnen in abnehmendem Abstand zur Aufsetzebene; eingravierte Zahlen geben den Abstand in µm gegenüber dem Basismaterial an. Das Instrument ist in drei Messbereichen verfügbar und wird in einer Kunstlederetui geliefert.


Durchführung der Prüfung
Das Messblatt für den vermuteten Messbereich senkrecht auf die Messfläche aufsetzen. Unter leichter Druckausübung eine kurze kämmen-de Bewegung ausführen und das Instrument senkrecht abheben. Die Nassschichtdicke wird an der Skala an der Stelle abgelesen, an der der erste benetzte Zahn Spuren von Beschichtungsmaterial zeigt.


Normen
ISO 2808
BS 3900 : C5


Technische Merkmale / Spezifikationen

DT / NDT: DT

Substrat: Alle

Wet / Dry: nass

Schichtdicke: 0 - 120 µm (333/I) / 0 - 600 µm (333/II) / 0 - 1200 µm (333/III)

Messprinzip: kammförmiges Messinstrument; Ergebnis Mittelwert zwischen Zahn 5 und Zahn 6

Material: polierte, nichtrostende Stahlplatte

Lieferung: geliefert in einer Kunstlederetui
