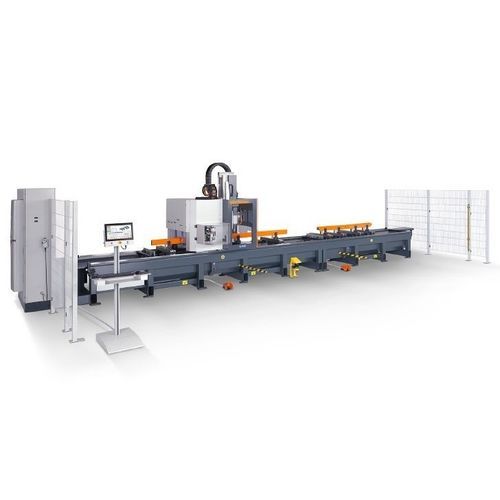

4-Achs-Bearbeitungszentrum SBZ 140für Stahlfür AluminiumHSK F63
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 4-Achs
- Bearbeitetes Material
- für Stahl, für Aluminium
- Spindelnase
- HSK F63
- Anzahl Werkzeuge
- 8 Werkzeuge, 16 Werkzeuge
- Zuatzfunktion
- Fräs, Bohr, Gewindeschneid
- Anwendungsbereich
- für Aluminiumprofile
- Weitere Eigenschaften
- Hochgeschwindigkeit, Hochleistung, mit Werkzeugwechsler
- X-Hub
Max: 9.820 mm
(386,61 in)Min: 4.320 mm
(170,08 in)- Y-Hub
845 mm
(33,27 in)- Z-Hub
620 mm
(24,41 in)- Rotationsgeschwindigkeit
Max: 24.000 rpm
(150.796 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Leistung
11 kW
(14,96 hp)- Gesamtgewicht
5.000 kg, 7.400 kg, 8.200 kg
(11.023,11 lb, 16.314,21 lb, 18.077,91 lb)
Beschreibung
Produktbeschreibung
Bearbeitungslängen
SBZ 140 – 4,2 m
SBZ 140 – 7,6 m
SBZ 140 – 9,7 m
Optionen
Technische Daten
- 4-Achs-Stabbearbeitungszentrum zur wirtschaftlichen Bearbeitung von Aluminium- und dünnwandigen Stahlprofilen
- Standardmäßig luftgekühlte Frässpindel; wassergekühlte Ausführung optional
- Alle Arbeitsgänge (Fräsen, Bohren, Gewindeschneiden) bei ruhendem Profilstab zum Schutz der Profiloberfläche
- Stufenlose Werkzeugneigung von -90° bis +90° für flexible Bearbeitung
- Automatische Spannerpositionierung mit Absolutmesssystem
- Mitfahrendes Werkzeugmagazin für kurze Werkzeugwechselzeiten (8 Plätze standard)
- Optional bis zu zwei rotierende Winkelköpfe (jeweils mit zwei Werkzeugen) für Doppelstab- und Stirnbearbeitung (0°–90°–180°–270°)
- Optionale zwei getrennte Bearbeitungszonen für Pendelbetrieb; Laserscanner an Bedienerseite zur Bereichssicherung
- 4-Achs-Steuerung, 18,5" Farbdisplay, USB- und Netzwerkanschluss; Windows; eluCam
Bearbeitungslängen
SBZ 140 – 4,2 m
- Max. Bearbeitungslänge mit stirnseitiger Bearbeitung: 4.200 mm
- Max. Bearbeitungslänge ohne stirnseitige Bearbeitung: 4.320 mm
SBZ 140 – 7,6 m
- Max. Bearbeitungslänge mit stirnseitiger Bearbeitung: 7.600 mm
- Max. Bearbeitungslänge ohne stirnseitige Bearbeitung: 7.720 mm
SBZ 140 – 9,7 m
- Max. Bearbeitungslänge mit stirnseitiger Bearbeitung: 9.700 mm
- Max. Bearbeitungslänge ohne stirnseitige Bearbeitung: 9.820 mm
Optionen
- Pendelbetrieb für 2-Bereichs-Bearbeitung
- Automatische Längenmessung beidseitig
- Spanneinrichtung für Doppelstabbearbeitung
- Barcode-/Profil-Scanner
- Stationäres Werkzeugmagazin (16-fach) optional
- Mitfahrende Werkzeugwechsler für Winkelkopf oder Sägekopf
- Winkelfräsköpfe und Sägekopf
- Werkzeugaufnahmen, Spannzangenfutter, Spannzangen und Werkzeuge
- eluCad Office-Software für Produktionsmanagement
Technische Daten
- Modell: SBZ 140
- Max. Bearbeitungslänge (ohne Stirnbearbeitung): 4.320 / 7.720 / 9.820 mm
- Max. Bearbeitungslänge (mit Stirnbearbeitung): 4.200 / 7.600 / 9.700 mm
- Verfahrweg X: 4.320 / 7.720 / 9.820 mm (andere Längen auf Anfrage), Vmax 63 m/min
- Verfahrweg Y: 845 mm, Vmax 60 m/min
- Verfahrweg Z: 620 mm, Vmax 60 m/min
- Schwenkbereich A: -90° / 0° / +90°
- Spindeldrehzahl: max. 24.000 1/min
- Spindelleistung: 11 kW S1
- Werkzeugaufnahme: HSK-63F
- Werkzeugmagazin: mitfahrend, 8 Plätze (Erweiterungen möglich)
- Winkelkopf: max. 2 (optional)
- Scheibenfräser Ø: 120 mm; Sägeblatt Ø: 180 mm
- Spanner: 4 / 8 / 12 (max. 16), automatische Positionierung
- Druckluft: > 7 bar
- Elektrischer Anschluss: 400 V, 3~, 50 Hz, 63 A
- Luftverbrauch: ca. 180 l/min mit Sprühung
- Gesamtlängen ca.: 7.700 / 11.240 / 13.390 mm; Tiefe ca. 3.400 mm; Höhe ca. 2.950 mm
- Gewicht ca.: 5.000 / 7.400 / 8.200 kg
