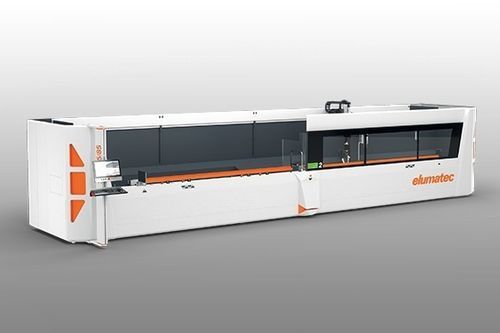

5-Achs-Bearbeitungszentrum SBZ 125/85

universellfür Stahlfür PVC

Produktübersicht
Das SBZ 125/85 ist ein in sich geschlossene Kabinen‑Stabbearbeitungszentrum mit fünf Achsen und einer Nutzlänge von 8 m. Der dynamische Pendelbetrieb ermöglicht paralleles Einlegen und Fräsen und kann zwei kleinere Maschinen ersetzen. Die Maschine ist für Aluminium, PVC und dünnwandige Stahlprofile ausgelegt und optimiert Zugänglichkeit, Ergonomie und Rüstzeiten.

Kernfunktionen

• Neue Technologie für Werkzeugwechsel: schnellere Wechselzeiten und ein größerer linearer Werkzeugwechsler zur Vergrößerung der nutzbaren Arbeitsfläche.
• Ergonomisches Spannsystem: verstellbare Spanner auf der Y‑Achse und autonome Spannerpositionierung für schnelle, werkzeugfreie Umstellungen zwischen Profilbreiten und Querschnitten.
• Dynamischer Pendelbetrieb: parallele Materialzuführung und Bearbeitung zur Steigerung des Durchsatzes und zur Bearbeitung langer Teile, die über das Maschinenzentrum hinausragen.
• Integrierte Sicherheit und Zugangskontrolle: programmierbarer Laser‑Scanner mit Dreizonen‑Einteilung und abnehmbarem Zentralschutz für den Pendelbetrieb.
• Hochleistungs‑Frässpindel und Werkzeuginterface: 7 kW (S1), bis 20.000 U/min, Werkzeugaufnahmekonus HSK 63F; Magazinkapazität bis 12 Werkzeuge.

Optionen und Zubehör

• Optionales Späneband für automatische Abfuhr grober Späne und Profilabschnitte.
• Zusätzliche Spanner (bis zu 12) und kundenspezifische Spannkonfigurationen.
• Steuerungs‑ und Messoptionen (Panel‑PC Upgrades, Längenmessung, Barcode‑Scanner) und Anbindung für Industrie 4.0.

Technische Daten (Auszug)
Layout / Abmessungen: SBZ 125/85
Gesamtlänge (A) (mm): ~ 11.350
Tiefe ohne Bedienpult (B) (mm): ~ 2.330
Gesamttiefe mit Bedienpult (C) (mm): ~ 3.170
Höhe (mm): ~ 2.350
Gewicht (kg): ~ 3.800
Arbeitshöhe über Grund (mm): 980

Achsenverfahrwege:
X‑Achse (mm): 9.007
Y‑Achse (mm): 1.038
Z‑Achse (mm): 555
A‑Achse: -120° / +120°
C‑Achse: -220° / +220°

Frässpindel:
Max. Leistung in S1 (kW): 7
Max. Drehzahl (U/min): 20.000
Werkzeugaufnahmekonus: HSK 63F

Betriebsarten:
Einteilige Voll-Längenbearbeitung: inklusive
Pendelbetrieb mit Anschlag rechts und links: inklusive

Automatisches Werkzeugmagazin:
Typ: Linearwechsler
Magazin automatisch verfahrbar: inklusive
Max. Anzahl Werkzeuge im Magazin: 12

Werkstückspannung:
Autonome Spannerverschiebung: inklusive
Standardanzahl Spanner: 8 (max. 12)

Bearbeitbare Seiten: 5 (vorne/oben/hinten/Enden)

Arbeitsbereich (mm) — Einzelstückmodus: A = 135; X1 = 8.245; Y1 = 300; Z1 = 203; X2 = 8.245; Y2 = 207; Z2 = 203 — Pendelmodus: A = 135; X1 = 3.100; Y1 = 300; Z1 = 203; X2 = 3.100; Y2 = 207; Z2 = 203

Bearbeitbare Profillänge mit Blatt Ø 300 mm: Einzelmodus = 8.245 mm; Pendelmodus = 2.295 mm
