3/5-Achs-Bearbeitungszentrum SBZ 118

3-Achshorizontalfür Stahl

Übersicht

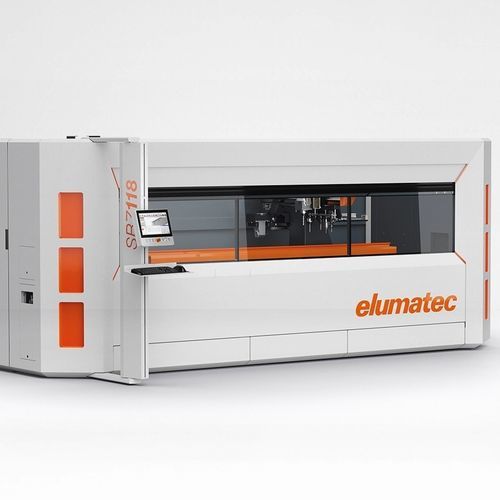

Die SBZ 118 ist ein kompaktes Profilbearbeitungszentrum mit 3 Achsen und optionaler 5-Seiten-Bearbeitung, ausgelegt für wirtschaftliche CNC-Bearbeitung von Aluminium-, PVC- und dünnwandigen Stahlprofilen. Es verfügt über einen geneigten Maschinenträger, ein 5-fach Werkzeugmagazin an Bord (ohne Werkzeuge) und ist eluCloud-fähig. Standard-Bearbeitungslänge: 3.000 mm.

Hauptvorteile

• Konzipiert für wirtschaftliche und effiziente Bearbeitung von Profilen aus Aluminium, PVC und dünnwandigem Stahl
• Alle Bearbeitungsschritte (Fräsen, Bohren, Ausklinken, Gewinden) erfolgen bei stehendem Profil zum Schutz der Oberflächen
• Intelligente Regeltechnik und dynamische Servoantriebe für bessere Bearbeitungsergebnisse und Energieeffizienz
• Schnelles Positionieren des Bearbeitungsaggregats bis zu 60 m/min auf der X-Achse
• Gewinden ohne Kompensationsfutter
• Automatische Spannenerkennung und -positionierung zur Kollisionsvermeidung
• Automatischer 5-fach-Wechselmagazin an Bord (ohne Werkzeuge)
• 15,6" Panel-PC mit i3-Prozessor und USV (UPS) enthalten

Maschinen-Ausführung (Standard)

• Luftgekühlte 5 kW S1 Frässpindel (HSK-F63)
• Schutzgehäuse mit seitlicher Service-Tür
• Vier horizontale pneumatische Spannstationen; Materialanschlag links
• Mikro-Schmierungssystem und leistungsfähiges Kühlschmiermittel
• Moderne 3-Achsen-Steuerung und einfache Programmerfassung mit eluCam

Optionen

• 1 oder 2 optionale Wechselmagazine an Bord für rotierende Winkelköpfe (5-Seiten-Bearbeitung)
• HSK-F63 rotierender Winkelkopf für zwei Werkzeuge
• Werkzeuge und Werkzeughalter mit Prozessdaten; Barcode-Scanner
• Längenmessung beidseitig; Doppelspannung und zusätzliche Spannstationen (erweiterbar auf 6)
• Panel-PC Upgrades: 18,5" (i5) oder 21,6" (i7)
• Green Line Kühlgerät für Schaltschrank; CE serienmäßig, UL optional

Weitere Produktinformationen

• 5-fach Wechselfach an Bord (ohne Werkzeuge) und optionale Winkelkopf-Wechselsysteme
• Geneigter Maschinenträger für bessere Ergonomie und Späneabfuhr
• Seitliche Service-Tür und neue Frontblende für ergonomische, sichere und schnelle Rüstvorgänge
• eluCloud ready für Fernüberwachung und Online-Wartung

Technische Daten

• Aufbau (ca.): Gesamtlänge (A) 5.520 mm; Tiefe ohne Bedienpult (B) 1.955 mm; Gesamttiefe mit Bedienpult (C) ~3.025 mm; Höhe ~2.490 mm; Gewicht ~3.220 kg
• Achswege: X = 3.595 mm; Y = 945 mm; Z = 374 mm
• Positioniergenauigkeit (alle Achsen): ±0,1 mm
• Positioniergeschwindigkeit: X = 60 m/min; Y = 30 m/min; Z = 30 m/min
• Achsbeschleunigung (alle Achsen): 2,5 m/s²
• Spindel: Nennleistung S1 5 kW; max. Drehzahl 24.000 1/min; Werkzeugaufnahme HSK 63F
• Automatisches Werkzeugmagazin: max. 5 Werkzeuge; max. Scheibfräser-Ø 100 mm; max. Schaftfräser-Ø 16 mm; max. Werkzeuglänge 185 mm; max. Bohrer-Ø 10 mm
• Bearbeitbare Flächen: Direktwerkzeug (oben) 1 Fläche; mit Winkelkopf (vorne/hinten, Enden) 2 + 2 Flächen
• Arbeitsbereich (mm): A: 185; B: 50 / 80; X1: 50 / 80; Y1: 3.200; Z1: 230; X2: 3.000; Y2: 175; Z2: 210
• Werkstückspannung: autonome Positionierung der Spannstationen; Standardanzahl Spannstationen 4 (max. 6)
• Enthaltene Sicherheit / Schmierung: integriertes Schutzgehäuse; minimaler Öl-Diffusionsschmierstoff
