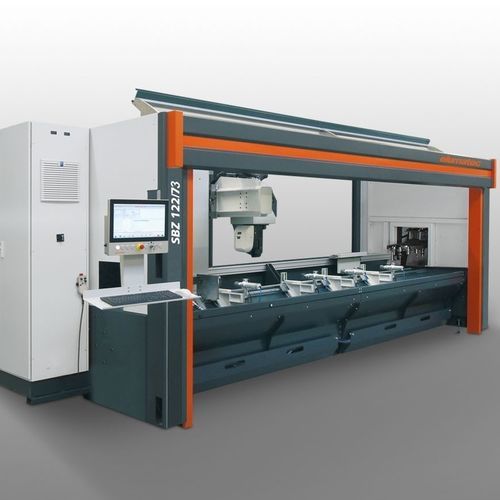

4-Achs-Bearbeitungszentrum SBZ 122/73horizontalfür Stahlfür Aluminium
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 4-Achs
- Spindelausrichtung
- horizontal
- Bearbeitetes Material
- für Stahl, für Aluminium, für PVC
- Struktur
- Schrägbett
- Spindelnase
- HSK F63
- Anzahl Werkzeuge
- 12 Werkzeuge
- Zuatzfunktion
- Fräs, Bohr, Gewindeschneid
- Anwendungsbereich
- für die Aluminiumindustrie, für PVC-Fensterprofile, für die Stahlindustrie
- Weitere Eigenschaften
- Hochleistung, pneumatischer Aufspannung, Einkopf
- X-Hub
4.176 mm
(164,41 in)- Y-Hub
1.040 mm
(40,94 in)- Z-Hub
540 mm
(21,26 in)- Rotationsgeschwindigkeit
Max: 20.000 rpm
(125.664 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Leistung
7 kW
(9,52 hp)- Gesamtgewicht
3.800 kg
(8.377,57 lb)- Gesamtlänge
7.643 mm
(300,9 in)- Gesamthöhe
3.000 mm
(118,1 in)
Beschreibung
Produktbeschreibung
Maschinenausstattung
Optionen
Charakteristika / Spezifikationen
- Stabbearbeitungszentrum für die wirtschaftliche Bearbeitung ruhender Profilstäbe aus Aluminium, PVC und dünnwandigem Stahl
- Fräsen, Bohren und Gewindeschneiden erfolgen bei fest eingespanntem Profilstab zum Schutz der Profiloberfläche
- Stufenlos einstellbare A‑Achse von −120° bis +120° und automatische Spannerverschiebung zur Kollisionsvermeidung
- Dynamische Positionierung des Bearbeitungsaggregats bis 120 m/min durch Servoantriebe
- Moderne 4‑Achs‑Steuerung, Absolutdrehgeber (keine Referenzfahrt), Programmierung mit eluCam auf Panel‑PC
- Energieeffiziente Antriebstechnik mit Zwischenkreiskopplung, USV und reduzierten Verbrauchswerten
- Automatischer Werkzeugwechsler (12 Plätze), Werkzeugaufnahme HSK‑F63, wassergekühlte Frässpindel 7 kW S1 (max. 20.000 1/min)
- Ergonomisches Schrägbett, Bedienerschutzkabine und Fernwartung
Maschinenausstattung
- Wassergekühlte Frässpindel 7 kW, S1
- Schutzkabine für den Bediener
- Vier horizontale pneumatische Spanneinrichtungen (Standard)
- Materialanschlag (links)
- Werkzeugaufnahme HSK‑F63
- Spänewannen zur Späneentsorgung
- Minimalmengenschmierung und Hochleistungsschneidmittel
- Handbediengerät und Tiefenmaß
- Panel‑PC 18,5", i5, USB‑ und Netzwerkanschlüsse
Optionen
- Werkzeuge und Werkzeugaufnahmen
- Zusatzanschlag für Überlängen (links) und rechter Referenzanschlag mit zweitem Spannkreis
- Green‑Line Kühlgerät für den Schaltschrank zur Energieeinsparung
- Barcode‑Scanner und wahlweise rundum geschlossene Schutzkabine mit zusätzlicher Schalldämmung
- Erweiterung auf bis zu acht Spanner, Doppelspannung und kollisionsoptimierte Spanneinheiten
- Panel‑PC 21,6" (i7), Notizhalter, Schallschutzhaube, drahtloser Messsensor
Charakteristika / Spezifikationen
- Modell: SBZ 122/73
- Max. Bearbeitungslänge (ohne Stirnbearbeitung): 4.050 mm
- Verfahrweg X: 4.176 mm, Vmax 120 m/min
- Verfahrweg Y: 1.040 mm, Vmax 60 m/min
- Verfahrweg Z: 540 mm, Vmax 30 m/min
- Bearbeitungsrichtungen: 3 (oben, hinten, vorne)
- Positioniergenauigkeit: ±0,1 mm
- Frässpindel: 7 kW S1, wassergekühlt, max. 20.000 1/min; Werkzeugaufnahme HSK‑F63
- Werkzeugwechsler: automatisch, 12 Plätze
- Spannerverschiebung: automatisch; Spanner: Basic mit Linearführung
- Software: eluCam (Windows)
- Druckluft: >7 bar
- Netzanschluss: 400 V, 3~, 50 Hz, 25 A
- Luftverbrauch: ca. 185 l/min (mit Sprühen)
- Abmessungen (L x T x H): 7.643 mm x 2.171 mm x 3.000 mm
- Gewicht: ca. 3.800 kg
Kataloge
COMPLETE CATALOGUE ALUMINIUM
88 Seiten
SBZ122
16 Seiten
