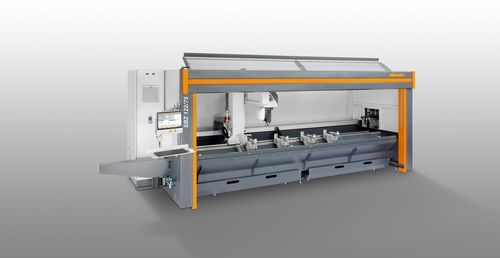

Abläng- und Profilbearbeitungszentrum / Multifunktion SBZ 122/75CNCfür Aluminiumprofilefür PVC-Profile
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- CNC, Multifunktion
- Spanmaterialien
- für PVC-Profile, für Aluminiumprofile
Beschreibung
Produktübersicht
Maschinenausstattung
Optionen
Technische Daten
- Für die wirtschaftliche und rationelle Bearbeitung von Aluminium-, PVC- und dünnwandigen Stahlprofilen
- Alle Arbeitsgänge (Fräsen, Bohren, Gewindeschneiden) erfolgen bei ruhendem Profilstab zum Schutz der Profiloberfläche
- A-Achse stufenlos -120° bis +120° und C-Achse -220° bis +220°; alle fünf Achsen simultan verfahrbar mit RTCP
- Autonome Spannerverschiebung mit automatischer Spannererkennung zur Kollisionsvermeidung
- Schnelle Positionierung des Bearbeitungsaggregats bis 120 m/min durch dynamische Servoantriebe
- Gewindeschneiden ohne Ausgleichsfutter; 2-Achsen-Aggregat (A/C) kann Sägeblatt Ø 180 mm aufnehmen
- Ergonomisches Schrägbett, moderne 5-Achsen-Steuerung und absolute Drehgebersysteme (keine Referenzfahrt nötig)
- Power-Torque-Fräsmotor mit geschlossener Drehzahlregelung für kurze Anlauf-/Bremszeiten; niedriger Stromverbrauch und Zwischenkreiskopplung für höhere Energieeffizienz
- Windows-basierter 18,5" Panel-PC (i5), eluCam-Bedienung und Fernwartung
- USV und zertifizierte, antriebsintegrierte Sicherheitsfunktionen
Maschinenausstattung
- Wassergekühlte Frässpindel 7 kW, S1
- Autonome Spannerverschiebung und automatische Spannererkennung
- Schutzkabine und vier horizontale pneumatische Materialspanneinrichtungen
- Materialanschlag links
- Werkzeugaufnahme HSK-F63 und automatischer Werkzeugwechsler mit 12 Plätzen (ohne Werkzeuge)
- Spänewanne, Minimalmengenschmierung und Hochleistungs-Schneidmittel
- Handbediengerät und Tiefenmaß
Optionen
- Werkzeuge und Werkzeugaufnahmen
- Sägeblatt 180 mm
- Längenmessung beidseitig und Zusatzanschlag für Überlängen (links)
- Rechter Materialreferenzanschlag für Überlängen-Positionierung
- Green-Line Kühlgerät für den Schaltschrank mit reduziertem Energieverbrauch
- Barcode-Scanner und optional rundum geschlossene Schutzkabine
- Standardmäßig vier Spanner, erweiterbar auf bis zu acht; Doppelspannung und weiteres Zubehör auf Anfrage
- Panel-PC 21,6" (i7), Notizhalter, Schallschutzhaube, kollisionsoptimierte Spanneinheit
Technische Daten
- Modell: SBZ 122/75
- Max. Bearbeitungslänge ohne stirnseitige Bearbeitung: 3.851 mm
- Max. Bearbeitungslänge mit stirnseitiger Bearbeitung: 3.525 mm
- Verfahrweg X: 4.176 mm, Vmax 120 m/min
- Verfahrweg Y: 1.040 mm, Vmax 60 m/min
- Verfahrweg Z: 540 mm, Vmax 30 m/min
- Bearbeitungsrichtungen: 5 (oben, hinten, vorne, links, rechts)
- Positioniergenauigkeit: ±0,1 mm
- Frässpindeldrehzahl: max. 20.000 1/min; Frässpindelleistung: 7 kW, S1 (wassergekühlt)
- Werkzeugaufnahme: HSK-F63; Werkzeugwechsel: automatisch; Magazinplätze: 12
- Scheibenfräser Ø: 120 mm; Sägeblatt Ø: 180 mm; Werkzeuglänge max.: 150 mm
- Spannerverschiebung: autonom; Spanner: Premium (mit Linearführung)
- Software: eluCam; Druckluftanschluss: > 7 bar
- Elektrischer Anschluss: 400 V, 3~, 50 Hz, 25 A; Luftverbrauch ca. 185 l/min (mit Sprühen)
- Abmessungen (L x T x H): 7.643 x 2.171 x 3.000 mm; Gewicht: ca. 3.800 kg
