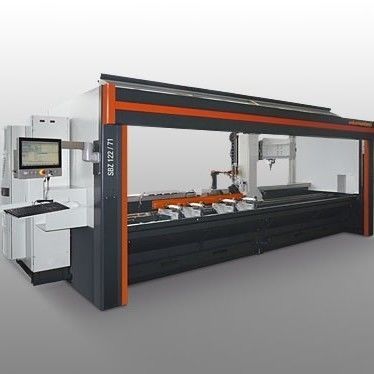

CNC-Bearbeitungszentrum / 3-Achs SBZ 122/71horizontalfür Stahlfür Aluminium
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 3-Achs
- Spindelausrichtung
- horizontal
- Bearbeitetes Material
- für Stahl, für Aluminium, für PVC
- Spindelnase
- HSK F63
- Anzahl Werkzeuge
- 16 Werkzeuge
- Zuatzfunktion
- Fräs, Bohr, Gewindeschneid
- Anwendungsbereich
- für Aluminiumprofile
- Weitere Eigenschaften
- Hochleistung, mit automatischem Werkzeugwechsler, elektronische Steuerung
- X-Hub
4.295 mm
(169,09 in)- Y-Hub
910 mm
(35,83 in)- Z-Hub
475 mm
(18,7 in)- Rotationsgeschwindigkeit
24.000 rpm
(150.796 rad.min-1)- Leistung
8 kW
(10,88 hp)- Gesamtgewicht
2.900 kg
(6.393,41 lb)- Gesamtlänge
6.592 mm
(259,5 in)- Gesamthöhe
3.000 mm
(118,1 in)
Beschreibung
Produktüberblick
Maschinenausstattung
Optionen
Technische Daten
SBZ 122/71
- Für die wirtschaftliche und rationelle Bearbeitung von Aluminium-, PVC- und dünnwandigen Stahlprofilen konzipiert
- Fräsen, Bohren und Gewindeschneiden erfolgen bei ruhendem Profilstab zum Schutz der Oberfläche
- In die Spindel integrierte Rotationseinheit mit Winkelkopfpositionen 0° / -90° / -180° / -270°
- Intelligente Regeltechnik verbessert die Bearbeitungsergebnisse und senkt den Energieverbrauch
- Dynamische Servoantriebe ermöglichen schnelle Positionierung bis 120 m/min auf der X-Achse
- Automatische Spannererkennung und -positionierung zur Kollisionsvermeidung; Gewindeschneiden ohne Ausgleichsfutter
- Automatischer Werkzeugwechsler mit vier Ablageplätzen; separater Wechsler für Winkelkopf; Werkzeugaufnahme HSK-F63
- Panel-PC 18,5" mit Windows und i5; eluCam für einfache Programmeingabe; Fernwartung und USV
Maschinenausstattung
- Luftgekühlte Frässpindel 8 kW S1 mit Rückführung
- Schutzverkleidung und antriebsintegrierte Sicherheitsfunktionen
- Vier horizontale pneumatische Spannvorrichtungen (Standard), auf bis zu acht erweiterbar
- Materialanschlag links (rechter Anschlag optional für Überlängenbearbeitung)
- Rotierender Winkelkopf HSK-F63 für zwei Werkzeuge; Werkzeugaufnahme HSK-F63
- Spänewannen, Minimalmengenschmierung und Hochleistungsschneidmittel
- Handbediengerät und Tiefenmaß
Optionen
- Zusätzliche Werkzeuge und Werkzeugaufnahmen
- Automatischer Werkzeugwechsler für max. vier Standardwerkzeuge oder für Winkelkopf
- Panel-PC 21,6" (i7), Barcode-Scanner, Notizhalter
- Green-Line-Kühlgerät für den Schaltschrank; wahlweise rundum geschlossene Schutzkabine
- Längenmessung beidseitig, Doppelspannung und weiteres Zubehör auf Anfrage
Technische Daten
SBZ 122/71
- Max. Bearbeitungslänge ohne Stirnbearbeitung: 4.150 mm
- Max. Bearbeitungslänge mit Stirnbearbeitung: 4.000 mm
- Verfahrwege X / Y / Z: 4.295 mm / 910 mm / 475 mm (Vmax X 120 / Y 60 / Z 50 m/min)
- Bearichtungsrichtungen: 5 (oben, hinten, vorne, links, rechts)
- Positioniergenauigkeit: ±0,1 mm
- Frässpindel: 8 kW S1, max. 24.000 1/min (luftgekühlt); Werkzeugaufnahme HSK-F63
- Werkzeugmagazin: 4 Plätze (max. 16); automatischer Werkzeugwechsel
- Scheibenfräserdurchmesser: 120 mm; max. Werkzeuglänge: 150 mm
- Druckluft: > 7 bar; Luftverbrauch ca. 185 l/min mit Sprühen
- Elektrischer Anschluss: 400 V, 3~, 50 Hz, 25 A
- Abmessungen (L x T x H): 6.592 x 2.171 x 3.000 mm; Gewicht ca. 2.900 kg
