3-Achs-Bearbeitungszentrum SBZ 122/70 Plus
horizontalfür Stahlfür Aluminium

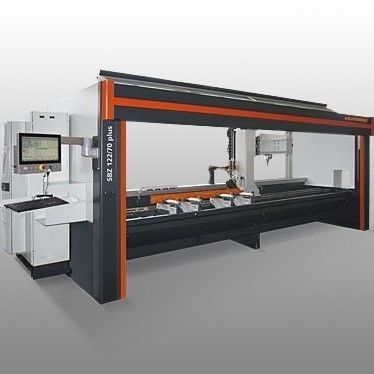

3-Achs-Bearbeitungszentrum - SBZ 122/70 Plus - ELUMATEC - horizontal / für Stahl / für Aluminium
3-Achs-Bearbeitungszentrum - SBZ 122/70 Plus - ELUMATEC - horizontal / für Stahl / für Aluminium
3-Achs-Bearbeitungszentrum - SBZ 122/70 Plus - ELUMATEC - horizontal / für Stahl / für Aluminium - Bild - 2
3-Achs-Bearbeitungszentrum - SBZ 122/70 Plus - ELUMATEC - horizontal / für Stahl / für Aluminium - Bild - 3
3-Achs-Bearbeitungszentrum - SBZ 122/70 Plus - ELUMATEC - horizontal / für Stahl / für Aluminium - Bild - 4
3-Achs-Bearbeitungszentrum - SBZ 122/70 Plus - ELUMATEC - horizontal / für Stahl / für Aluminium - Bild - 5
3-Achs-Bearbeitungszentrum - SBZ 122/70 Plus - ELUMATEC - horizontal / für Stahl / für Aluminium - Bild - 6
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
horizontal
Bearbeitetes Material
für Stahl, für Aluminium, für PVC
Struktur
Schrägbett
Spindelnase
HSK F63
Zuatzfunktion
Fräs, Bohr, Gewindeschneid
Anwendungsbereich
für Aluminiumprofile
Weitere Eigenschaften
Hochleistung, mit automatischem Werkzeugwechsler, mit Konsole
X-Hub

4.295 mm
(169,09 in)

Y-Hub

910 mm
(35,83 in)

Z-Hub

475 mm
(18,7 in)

Rotationsgeschwindigkeit

Min: 0 rpm
(0 rad.min-1)

Max: 24.000 rpm
(150.796 rad.min-1)

Leistung

8 kW
(10,88 hp)

Gesamtgewicht

2.900 kg
(6.393,41 lb)

Gesamtlänge

3.592 mm
(141,4 in)

Gesamthöhe

3.000 mm
(118,1 in)

Beschreibung

Beschreibung
  • Für die wirtschaftliche und rationelle Bearbeitung von Aluminium-, PVC- und dünnwandigen Stahlprofilen entwickelt; Profilstab bleibt zur Schonung der Oberfläche in Ruhestellung.
  • Fräsen, Bohren und Gewindeschneiden erfolgen bei ruhendem Profilstab; Gewindeschneiden ohne Ausgleichsfutter.
  • Intelligente Regeltechnik und moderne 3-Achs-Steuerung verbessern die Bearbeitungsergebnisse und senken den Energieverbrauch.
  • Dynamische Servoantriebe ermöglichen schnelle Positionierung des Bearbeitungsaggregats bis zu 60 m/min; Absolutdrehgeber ersparen Referenzfahrten.
  • Automatische Spannererkennung und -positionierung verhindern Kollisionen; ergonomisches Schrägbett erleichtert den Bedienzugang.
  • Power-Torque Frässpindel luftgekühlt 8 kW (S1), max. 24.000 min‑1, geschlossene Drehzahlregelung; Werkzeugaufnahme HSK-F63; automatischer Werkzeugwechsler 4 Plätze (erweiterbar).
  • USV, Windows-Betriebssystem, Panel-PC 15,6" (i3) mit USB und Netzwerk; eluCam für einfache Programmeingabe während des Betriebs; Fernwartung möglich.


Maschinenausstattung
  • Luftgekühlte Frässpindel 8 kW S1.
  • Schutzkabine für den Bediener.
  • Vier horizontale pneumatische Materialspanner (Standard).
  • Materialanschlag (links).
  • Werkzeugaufnahme HSK-F63; Minimalmengenschmierung; Hochleistungs-Schneidflüssigkeit.
  • Handbediengerät; Tiefenmaß.


Optionen
  • Zusätzliche Werkzeuge und Werkzeugaufnahmen.
  • Automatischer Werkzeugwechsler für bis zu vier Standardwerkzeuge oder für Winkelkopf; Rotationswinkelkopf HSK-F63 für zwei Werkzeuge.
  • Green-Line Kühlgerät für den Schaltschrank; Barcode-Scanner; wahlweise rundum geschlossene Schutzkabine.
  • Bis zu acht Spanner (vier Standard); Materialreferenzanschläge und Zusatzanschläge für Überlängenbearbeitung.
  • Längenmessung beidseitig; Doppelspannung und weiteres Zubehör auf Anfrage; größere Panel-PCs (18,5" i5, 21,6" i7); Schallschutzhaube; Spänewannen.


Technische Daten
  • Modell: SBZ 122/70 Plus
  • Max. Bearbeitungslänge ohne Stirnbearbeitung: 4.150 mm
  • Max. Bearbeitungslänge mit Stirnbearbeitung (optional): 4.000 mm
  • Verfahrweg X-Achse: 4.295 mm, Vmax 60 m/min
  • Verfahrweg Y-Achse: 910 mm, Vmax 45 m/min
  • Verfahrweg Z-Achse: 475 mm, Vmax 60 m/min
  • Positioniergenauigkeit: ±0,1 mm
  • Frässpindeldrehzahl: max. 24.000 1/min; Leistung: 8 kW S1 (luftgekühlt)
  • Werkzeugaufnahme: HSK-F63; automatischer Werkzeugwechsel (4 Plätze, max. 16)
  • Scheibenfräserdurchmesser: 100 mm; max. Werkzeuglänge: 150 mm
  • Druckluftanschluss: > 7 bar; Stromversorgung: 400 V, 3~, 50 Hz, 25 A
  • Luftverbrauch ca. 185 l/min (mit Sprühen)
  • Abmessungen (L×T×H): 6.592 × 2.171 × 3.000 mm; Gewicht ca. 2.900 kg


Technische Spezifikationen
  • Anwendung: Bearbeitung von Stangen/Profilen aus Aluminium, PVC und dünnwandigem Stahl
  • Automatische Spannererkennung und -positionierung; intelligente Regelung zur Energieeffizienz
  • Software: eluCam
  • USV und Fernwartungsmöglichkeit
