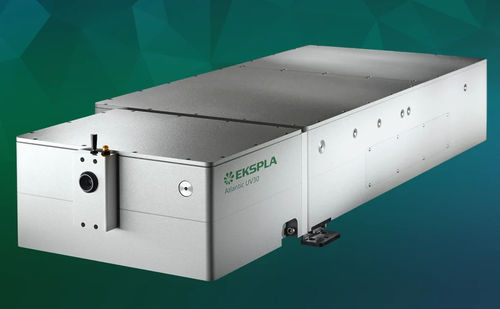

Pikosekunden-Lasersystem Atlantic

NanosekundenFestkörperInfrarot

Die Atlantic-Serie sind industrielle Pikosekundenlaser mit hoher Leistung, die für eine breite Palette von Materialbearbeitungsanwendungen in F&E-Labors und industriellen Umgebungen entwickelt wurden. Diese wassergekühlten Laser liefern hohe Energie und Leistung, was sie für anspruchsvolle Aufgaben wie das Schneiden und Bohren von LCD- oder OLED-Displays, laserinduzierte Vorwärtsübertragung (LIFT), Glas- und Saphirbearbeitung, Mikrobearbeitung von ultraharten Materialien, Metallablation, Schneiden und Bohren von Polymeren, Siliziumbeschriftung und Solarzellenbeschriftung geeignet macht.

Merkmale

• Bei 1064 nm: Bis zu 80 W Ausgangsleistung, bis zu 200 μJ Pulsenergie
• Bei 532 nm (optional): Bis zu 40 W Ausgangsleistung, bis zu 100 μJ Pulsenergie
• Bei 355 nm (optional): Bis zu 30 W Ausgangsleistung, bis zu 75 μJ Pulsenergie
• Bis zu 1 MHz Wiederholrate
• Kurzpulslänge: 10 ps
• M² < 1.3
• Vielseitige Lasersteuerungs- und Synchronisationsfähigkeiten
• Intelligente Auslösung für synchronen Betrieb mit Polygon-Scanner und PSO
• Monolithisches, versiegeltes und robustes Design
• Niedrige Betriebskosten
• Nanosekunden-Pulsdauer-Modus (optional)

Anwendungen

• Bohren
• Schneiden
• Strukturierung
• Ablation
• Dicing
• Mikrobearbeitung
• LCD-, OLED-Schneiden
• Laserinduzierte Vorwärtsübertragung
• Saphirstrukturierung und Dicing
• Mikrobearbeitung von Keramiken
• PCD-Bohren und -Tracing
• Siliziumbeschriftung
• Schneiden und Bohren von PET, PP, PTFE, Silikon

Beschreibung
Atlantic-Laser bieten überlegene Strahlqualität, maximale verfügbare Durchschnittsleistung (80 W @ IR / 40 W @ VIS / 30 W @ UV), maximale verfügbare Pulsenergie (200 μJ @ IR / 100 μJ @ VIS / 75 μJ @ UV) und eine maximale Pulswiederholrate von bis zu 1 MHz. Diese Merkmale sind vorteilhaft für hohe Verarbeitungsqualität und hohen Durchsatz. Fortschrittliche Elektronik ermöglicht externes Gating (einschließlich PSO), Synchronisation, präzise Laserauslösung und sofortige Signalamplitudensteuerung. Die Laser sind für Zuverlässigkeit und langfristig stabilen Betrieb in industriellen Umgebungen gebaut, mit optischen Komponenten, die in einem versiegelten, robusten, monolithischen Aluminiumblock installiert sind. Das Design gewährleistet einen robusten, wartungsarmen Betrieb, ein optimiertes Layout, PC-gesteuerten Betrieb, ein eingebautes Selbstdiagnosesystem und fortschrittliche Statusberichte. Für Hochleistungs-UV-Laseranwendungen sind die UV-Optiken für Langlebigkeit und stabilen Betrieb optimiert, was zu einer Lebensdauer der UV-Optiken von 8.000 Stunden führt. Eine einzigartige optionale Funktion ermöglicht den Betrieb in sowohl Pikosekunden- als auch Nanosekundenmodi und bietet eine 2-in-1-Lösung für die Materialbearbeitung, bei der sowohl hohe Genauigkeit als auch hoher Durchsatz zu geringen Kosten erforderlich sind.

Merkmale / Technische Spezifikationen

• Modelle: Atlantic 50, Atlantic 80
• Zentrale Wellenlänge: 1064 nm (fundamental), 532 nm (2H-Option), 355 nm (3H-Option)
• Laserpuls-Wiederholrate: 300–1000 kHz (Atlantic 50), 400–1000 kHz (Atlantic 80)
• Maximale durchschnittliche Ausgangsleistung: 50 W (Atlantic 50, 1064 nm), 80 W (Atlantic 80, 1064 nm); 25 W / 40 W bei 532 nm; 18 W / 30 W bei 355 nm
• Pulsenergie bei niedrigster PRR: bis zu 165 µJ / 200 µJ (1064 nm), 85 µJ / 100 µJ (532 nm), 60 µJ / 75 µJ (355 nm)
• Puls-Kontrast: >300:1 (1064 nm), >500:1 (532 nm), >1000:1 (355 nm)
• Langzeitstabilität der Leistung über 8 h: <1.0%
• Pulsenergiestabilität: <1.0% (1064 nm), <2.0% (532 nm), <2.5% (355 nm)
• Pulsdauer (FWHM) bei 1064 nm: 10 ± 3 ps
• Polarisation: linear, vertikal 100:1
• M²: <1.3
• Strahlrundheit, Fernfeld: >0.85
• Strahldivergenz, Vollwinkel: <1.5 mRad
• Strahlzeigerstabilität (pk-to-pk): <50 µRad
• Strahldurchmesser (1/e²) bei 50 cm: 1.8 ± 0.3 mm (1064 nm), 1.8 ± 0.3 mm (532 nm, Atlantic 50), 2.2 ± 0.3 mm (532 nm, Atlantic 80), 1.8 ± 0.3 mm (355 nm, Atlantic 50), 2.0 ± 0.3 mm (355 nm, Atlantic 80)
• Auslösemodus: intern / extern
• Pulsausgangssteuerung: Frequenzteiler, Pulsauswahl, sofortige Amplitudensteuerung, Leistungsdämpfung
• Steuerungsschnittstellen: Tastatur / USB / RS232 / LAN
• Kühlung: Wasser
• Laserkopfgröße (L×W×H): 396 × 173 × 755 mm (einzelner Ausgang 1064 nm), 396 × 173 × 1000 mm (einzelner Ausgang 355 nm), 396 × 173 × 926 mm (3 Ausgänge 1064 / 532 / 355 nm)
• Größe der Stromversorgungseinheit (L×W×H): 553 × 1019 × 852 mm
• Umbilikallänge: 4 m
• Netzanforderungen: 100–240 V AC, einphasig 47–63 Hz
• Maximaler Stromverbrauch: <3.1 kW (Atlantic 50), <3.5 kW (Atlantic 80)
• Betriebstemperaturbereich: 18–27 °C
• Relative Luftfeuchtigkeit: 10–80% (nicht kondensierend)
• Luftverschmutzungsgrad: ISO 9 (Raumluft) oder besser
• Klassifizierung gemäß EN60825-1: LASERPRODUKT DER KLASSE 4
