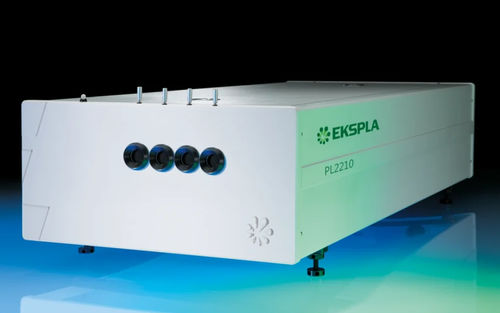

Pikosekunden-Lasersystem PL2210

FestkörperPumpfür Spektroskopie

Die PL2210-Serie sind diodengepumpte, luftgekühlte, modengekoppelte Nd:YAG-Laser, die Pikosekundenpulse bei Kilohertz-Wiederholraten liefern. Diese Laser sind für hohe Pulsenergien bei kHz-Raten ausgelegt und verfügen über ein diodengepumptes Festkörperdesign mit Luftkühlung (für PL2210A und PL2210B ist keine externe Wasserversorgung erforderlich). Sie bieten einen schlüsselfertigen Betrieb, niedrige Wartungskosten und einen optionalen Streak-Kameraauslöseimpuls mit <10 ps rms Jitter. Die Steuerung ist flexibel, da sowohl Fernbedienungspads als auch PC-Schnittstellen verfügbar sind und optional temperaturstabilisierte Generatoren für die zweite, dritte und vierte Harmonische zur Verfügung stehen. Merkmale

• Hohe Impulsenergie bei kHz-Raten
• Diodengepumptes Festkörperdesign
• Luftgekühlt - externe Wasserversorgung ist nicht erforderlich (nur für PL2210A, PL2210B)
• Turn-Key-Betrieb
• Geringe Wartungskosten
• Optionaler Streifenkamera-Auslöseimpuls mit <10 ps rms Jitter
• Fernbedienungspad
• PC-Steuerung
• Optional temperaturstabilisierte Generatoren der zweiten, dritten und vierten Harmonischen

Anwendungen

• Zeitaufgelöste Fluoreszenz (einschließlich Streak-Kamera-Messungen), Pump-Probe-Spektroskopie
• OPG/OPA/OPO-Pumpen
• Ferngesteuerte Laserabtastung
• Andere spektroskopische und nichtlineare optische Anwendungen

Beschreibung Durch die kurze Pulsdauer, die hervorragende Puls-zu-Puls-Stabilität und die hervorragende Strahlqualität eignet sich die PL2210-Serie hervorragend für die Materialbearbeitung, die zeitaufgelöste Spektroskopie, das Pumpen von optisch-parametrischen Generatoren und andere anspruchsvolle Aufgaben. Das flexible Design ermöglicht optionale Elemente wie einen Pulspicker zur Steuerung der Wiederholrate und zur Aktivierung des Single-Shot-Modus. Die Repetitionsrate und das Timing der Pulse können an eine externe HF-Quelle oder ein anderes ultraschnelles Lasersystem gekoppelt werden. Der Laser liefert einen Triggerimpuls für die Gerätesynchronisation mit einem jitterarmen SYNC OUT-Impuls, der über einen PC einstellbar ist. Die PRETRIG-Funktion bietet einen Vorlauf von bis zu 400 μs für präzise, jitterarme Streak-Kamera-Trigger. Motorisierte Wellenlängenumschaltung ist für PL2210A und PL2210B verfügbar, mit nichtlinearen Kristallen in temperaturstabilisierten Heizern für die Erzeugung von Oberwellen mit hoher spektraler Reinheit. Der Laser kann über USB (VCP, ASCII-Befehle), RS232 (ASCII-Befehle), LAN (REST API), WLAN (REST API) oder ein Fernbedienungspad mit hintergrundbeleuchtetem Display bedient werden. Kommunikationsschnittstellen

• USB: virtueller serieller Anschluss, ASCII-Befehle
• RS232: ASCII-Befehle
• LAN: REST API
• WLAN: REST API

Verfügbare Modelle

• PL2210A: Bis zu 0,9 mJ, 29 ps Pulse bei bis zu 1 kHz Wiederholrate
• PL2210B: Bis zu 2,5 mJ, 29 ps Pulse bei bis zu 1 kHz Wiederholrate
• PL2211A: Bis zu 5 mJ Energie bei 1 kHz Wiederholrate bei 29 ps Pulsen

Optionen

• -PRETRIG: Liefert jitterarme Impulse für die Triggerung von Streak-Kameras mit Vorlauf/Verzögerung im Bereich -400...600 μs und <10 ps rms Jitter
• -P80: Liefert 80 ps ±10% Ausgangsimpulsdauer
• -P20: Liefert 20 ps ±10% Ausgangsimpulsdauer
• -PC: Ermöglicht die Reduzierung der Pulswiederholrate um ganzzahlige Werte, Single-Shot-Modus und reduziert den Quasi-CW-Hintergrund niedriger Intensität bei 1064 nm (mit dieser Option wird die Leistung um ~20 % reduziert)

Spezifikationen

• Ausgangsenergie bei 1064 nm: PL2210A: 0,9 mJ, PL2210B: 2,5 mJ, PL2211A: 5 mJ
• Ausgangsenergie bei 532 nm: PL2210A: 0,45 mJ, PL2210B: 1,3 mJ, PL2211A: 2,5 mJ
• Ausgangsenergie bei 355 nm: PL2210A: 0,35 mJ, PL2210B: 0,8 mJ, PL2211A: 1,6 mJ
• Ausgangsenergie bei 266 nm: PL2210A: 0,1 mJ, PL2210B: 0,25 mJ, PL2211A: 0,5 mJ
• Pulsenergiestabilität (StdDev): 1064 nm: 0.5%, 532 nm: 0.8%, 355 nm: 1.0%, 266 nm: 2,0%
• Pulsdauer (FWHM): 29 ± 5 ps
• Pulswiederholrate: 1 kHz
• Triggerungsmodus: intern/extern
• Typische TRIG1 OUT Impulsverzögerung: -500 ... 50 ns
• TRIG1 OUT Impulsjitter: <0,1 ns rms
• Räumlicher Modus: Nahezu gaußförmig
• Strahldivergenz: <1 mrad
• Strahlendurchmesser: PL2210A: 1,7 mm, PL2210B/PL2211A: ~3 mm
• Strahlrichtungsstabilität (RMS): <30 μrad
• Vorimpuls-Kontrast: >200 : 1
• Polarisation: linear, >100 : 1
• Laserkopfgröße (B × L × H): 500 × 1031 × 249 ±3 mm
• Netzteilgröße (B × L × H): PL2210A: 365 × 392 × 290 mm, PL2210B: 450 × 375 × 130 ±3 mm, PL2211A: 550 × 600 × 550 ±3 mm (19″ Standard, MR-9)
• Wasseranschluss: PL2210A/B: nicht erforderlich, luftgekühlt; PL2211A: eigenständiger Kühler
• Raumtemperatur: 22 ± 2 °C
• Relative Luftfeuchtigkeit: 20-80 % (nicht kondensierend)
• Stromanforderungen: 100-240 V AC, einphasig 50/60 Hz
• Stromverbrauch: PL2210A/B: <1 kW, PL2211A: <1,5 kW

Hinweis

• Der Laser muss jederzeit an das Stromnetz angeschlossen sein. Wenn er länger als 1 Stunde nicht angeschlossen ist, muss er vor dem Einschalten einige Stunden aufgewärmt werden.
